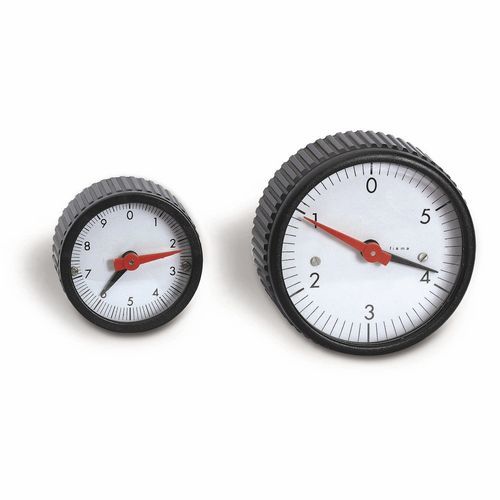

Indicador de posição IP50

analógicopara montagem em painelcom volante

Trata-se de volantes de movimento com um indicador de gravidade ou de reação fixa incluído, para medir as regulações (ângulos, deslocamentos, velocidade, etc.) num mostrador de controlo com escala circular graduada. A medida do mostrador é dada pelos dois ponteiros: o ponteiro vermelho dá uma volta completa a cada rotação do eixo de acionamento e, ao mesmo tempo, o ponteiro preto dá uma fração de rotação. O número de voltas que o ponteiro preto deve efetuar para completar uma rotação é o rácio do indicador. - Volante em tecnopolímero reforçado, tampa em policarbonato transparente. Proteção IP65. Temperatura máxima 80°C. - IP50 e IP80 (reação por gravidade) são adequados para eixos horizontais ou ligeiramente inclinados. - IF50 e IF80 (reação fixa) são montados em veios com qualquer posição. - O pino de bloqueio para a reação fixa é em aço zincado ø3 mm ou roscado M3 (a pedido). - Cubo com casquilho de alumínio com furos ø8 ou ø10 mm, e parafuso transversal M5 para a fixação ao veio.
