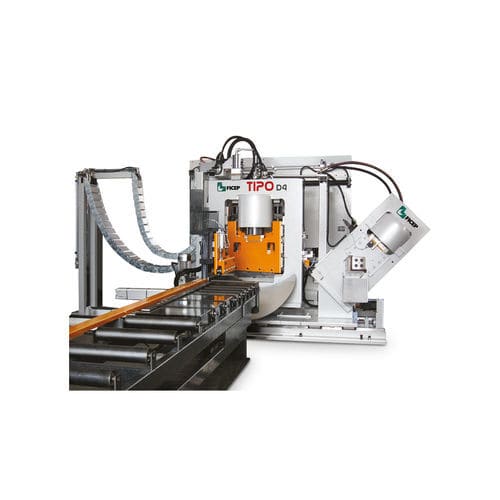

Linha de puncionamento CNC TIPO D4

hidráulicapara perfis planosde cisalhamento

Linha de puncionamento, perfuração, cisalhamento e corte térmico por CNC automático para planos O fabrico de aço estrutural requer um número diversificado de pormenores concebidos para ligações, reforços, chapas de extremidade, chapas de cobertura e muito mais. Estes componentes de construção variam muito em espessura, largura e perfil. Graças à sua versatilidade, o Tipo D4 é a máquina ideal para satisfazer todas as necessidades de fabrico. UNIDADE DE PUNCIONAMENTO O sistema base Tipo D4 tem capacidades de puncionamento com 4 ou 8 estações cada uma das quais com 1100 kN de força. UNIDADE DE CISALHAMENTO Cisalha de corte simples com sistema especial de grampeamento para tirar o máximo partido da precisão do cisalhamento. Todas as lâminas de cisalhamento são fabricadas internamente para garantir a melhor qualidade e a excecional vida útil das ferramentas. UNIDADE DE MARCAÇÃO A marcação das peças é gerada com uma unidade de marcação de discos rotativos controlada por CNC com caracteres alfanuméricos. UNIDADE DE PERFURAÇÃO As unidades de perfuração vêm equipadas com um mandril ISO40 e possuem um sistema de alimentação com servomotor de cremalheira e pinhão controlado por CNC. TROCADOR AUTOMÁTICO DE FERRAMENTAS A perfuradora vem equipada com sistema de troca de ferramentas automático de 4 posições, para uma substituição rápida da ferramenta. GRUPO DE PROCESSAMENTO DE ÂNGULOS Está disponível equipamento opcional para o processamento de ângulos, além do processamento de planos. Esta opção inclui uma segunda cisalha e uma estação de puncionamento adicional.
