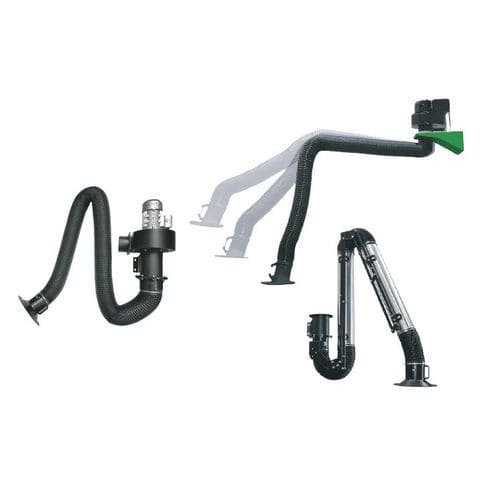

Braço extrator fixo 1040 series

de paredeflexívelarticulado

Descrição do produto
Sistemas de lançador de ar fixo para extração canalizada, concebidos para transferir fumos e poeiras para unidades centrais de extração. Adequado para extração pontual industrial quando as emissões devem ser evacuadas externamente. O sistema é fornecido com ventilador de extração, mangueira de extração e suporte de parede; os braços rotativos permitem captura direcionada em áreas de trabalho confinadas.

Conceção e funcionamento
A unidade integra um ventilador de extração 220 V (capacidade 2500 m³/h) com mangueira de extração Ø160 mm. Braços rotativos e posicionáveis proporcionam captação flexível dos pontos de emissão com intervenção mínima. O suporte de parede compacto facilita instalação e manutenção.

• Alimentação: 220 V
• Capacidade do ventilador (unidade): 2500 m³/h
• Vazão típica por modelo: 1300 m³/h
• Diâmetro da mangueira: Ø160 mm
• Inclui: ventilador, mangueira, suporte de parede e braço articulado

Modelos
CABEÇALHO: CÓDIGO | MODELO | COMPRIMENTO MT | VAZÃO (m3/h) | TENSÃO
104093000152 | Lançador de ar fixo (articulação interna) | 3 mt | 1300 m³ | 220V
104094000152 | Lançador de ar fixo (articulação interna) | 4 mt | 1300 m³ | 220V
104095000152 | Lançador de ar fixo (articulação interna) | 5 mt | 1300 m³ | 220V
104096000152 | Lançador de ar fixo (articulação interna) | 6 mt | 1300 m³ | 220V
104103000152 | Lançador de ar fixo (articulação externa) | 3 mt | 1300 m³ | 220V
104104000152 | Lançador de ar fixo (articulação externa) | 4 mt | 1300 m³ | 220V
104105000152 | Lançador de ar fixo (articulação externa) | 5 mt | 1300 m³ | 220V
104106000152 | Lançador de ar fixo (articulação externa) | 6 mt | 1300 m³ | 220V

Braços Acrobat & acessórios
Braço Acrobat articulação interna - CABEÇALHO: CÓDIGO | MODELO | VAZÃO (m3/h) | COMPRIMENTO | DIÂMETRO MANGUEIRA
104112000152 | Braço Acrobat articulação interna | 1300 m³ | 2 Metro | Ø 160 mm
104113000152 | Braço Acrobat articulação interna | 1300 m³ | 3 Metro | Ø 160 mm
104114000152 | Braço Acrobat articulação interna | 1300 m³ | 4 Metro | Ø 160 mm

Braço Acrobat articulado externo - CABEÇALHO: CÓDIGO | MODELO | VAZÃO (m3/h) | COMPRIMENTO | DIÂMETRO MANGUEIRA
104122000152 | Braço Acrobat articulado externo | 1400 m³ | 2 Metro | Ø 160 mm
104123000152 | Braço Acrobat articulado externo | 1400 m³ | 3 Metro | Ø 160 mm
104124000152 | Braço Acrobat articulado externo | 1400 m³ | 4 Metro | Ø 160 mm

Braço de extensão com suporte - CABEÇALHO: CÓDIGO | MODELO | COMPRIMENTO
104132000152 | Braço de extensão com suporte | 2 Metro
104133000152 | Braço de extensão com suporte | 3 Metro
104134000152 | Braço de extensão com suporte | 4 Metro
104135000152 | Braço de extensão com suporte | 5 Metro

Acessórios - CABEÇALHO: CÓDIGO | MODELO
904000000201 | Cabeça para Braço Acrobat
904000000202 | Cabeça para Braço Acrobat com aleta
904000000203 | Mangueira para Braço Acrobat
904000000204 | Suporte de fixação

Especificações técnicas

• Tensão do ventilador de extração: 220 V
• Capacidade do ventilador: 2500 m³/h
• Vazão indicada na tabela de modelos: tipicamente 1300 m³/h
• Vazão dos braços Acrobat: 1300–1400 m³/h conforme tipo
• Diâmetro da mangueira: Ø160 mm
• Comprimentos disponíveis: 2 m, 3 m, 4 m, 5 m, 6 m (dependendo do modelo)
• Configuração: braços extractores rotativos, suporte de parede e mangueira de extração incluídos
