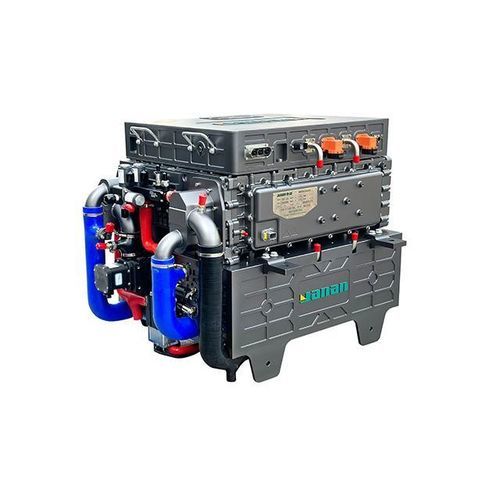

Célula de combustível com membrana trocadora de prótons YNFS series

com membrana trocadora de prótonsde hidrogênioembutida

Visão geral do produto
A série YNFS de células de combustível a hidrogénio para automóveis destina-se a aplicações de tracção veicular. As unidades incluem conversor DC/DC integrado, suportam comunicação CAN 2.0B e têm proteção IP67. Opções de potência de 32 a 120 kW para integração em veículos.

Modelos disponíveis

• YNFS-30A
• YNFS-60A
• YNFS-90A
• YNFS-120A

Especificações (por modelo)
YNFS-30A
Potência nominal (kW): 32
Intervalo de tensão (VDC): 450~750
Temperatura de arranque a frio (℃): -25
Temperatura de armazenamento (℃): -35~60
Temperatura de funcionamento (℃): -25~45
Pressão de entrada (barg): 2.0/1.9 (H2/Air)
Proteção de entrada: IP67
Interface de comunicação: CAN 2.0B
Peso (kg): 105
Dimensões (incl. DC/DC) (mm): 812×550×400

YNFS-60A
Potência nominal (kW): 62
Intervalo de tensão (VDC): 450~750
Temperatura de arranque a frio (℃): -30
Temperatura de armazenamento (℃): -40~60
Temperatura de funcionamento (℃): -30~45
Pressão de entrada (barg): 2.3/2.1 (H2/Air)
Proteção de entrada: IP67
Interface de comunicação: CAN 2.0B
Peso (kg): 186
Dimensões (incl. DC/DC) (mm): 750×598×580

YNFS-90A
Potência nominal (kW): 92
Intervalo de tensão (VDC): 450~750
Temperatura de arranque a frio (℃): -30
Temperatura de armazenamento (℃): -40~60
Temperatura de funcionamento (℃): -30~45
Pressão de entrada (barg): 2.7/2.5 (H2/Air)
Proteção de entrada: IP67
Interface de comunicação: CAN 2.0B
Peso (kg): 217
Dimensões (incl. DC/DC) (mm): 915×674×729

YNFS-120A
Potência nominal (kW): 120
Intervalo de tensão (VDC): 450~750
Temperatura de arranque a frio (℃): -30
Temperatura de armazenamento (℃): -40~60
Temperatura de funcionamento (℃): -30~45
Pressão de entrada (barg): 2.7/2.5 (H2/Air)
Proteção de entrada: IP67
Interface de comunicação: CAN 2.0B
Peso (kg): 225
Dimensões (incl. DC/DC) (mm): 883×616×710

Dados técnicos chave

• Potência nominal (kW): 32 / 62 / 92 / 120
• Intervalo de tensão (VDC): 450~750
• Temperatura de arranque a frio (℃): -25 (YNFS-30A) ; -30 (outros modelos)
• Temperatura de armazenamento (℃): -35~60 (YNFS-30A) ; -40~60 (outros modelos)
• Temperatura de funcionamento (℃): -25~45 (YNFS-30A) ; -30~45 (outros modelos)
• Pressão de entrada (barg): 2.0/1.9 (YNFS-30A) ; 2.3/2.1 (YNFS-60A) ; 2.7/2.5 (YNFS-90A & YNFS-120A)
• Proteção de entrada: IP67
• Interface de comunicação: CAN 2.0B
• Peso (kg): 105 / 186 / 217 / 225
• Dimensões (mm): 812×550×400 / 750×598×580 / 915×674×729 / 883×616×710
