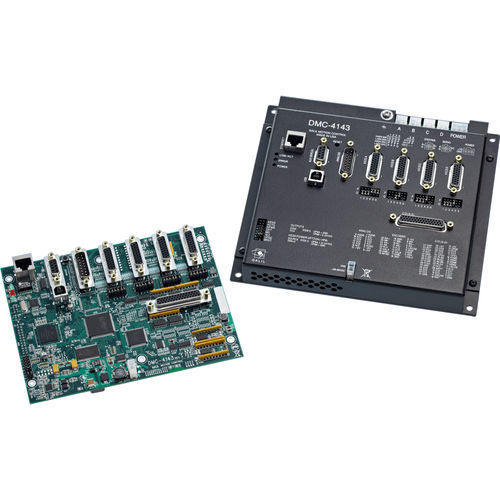

Placa de controlo de motor multieixos DMC-41x3

de passoservomotorEthernet

O controlador do movimento DMC-41x3 é uma da geração a mais atrasada de Galil, controlador autônomo do movimento. Comparado com o controlador DMC-21x3, o DMC-41x3 oferece os seguintes realces: Ethernet 100BASE-T, porto RS232 auxiliar, porta usb, entradas análogas descomprometidos, frequências do codificador de até 15 megahertz, mais memória do programa, e frequências mais rápidas da amostra. O DMC-41x3 igualmente acomoda as mesmas movimentações do servo motor deslizante e usadas na série DMC-40x0 e permite dois 4 que a linha central 750 W conduz para ser instalada no pacote do controlador de 8 linhas centrais. O DMC-41x3 está disponível como um controlador do caixa-nível ou do movimento do cartão-nível. A unidade opera autônomo ou conecta-o a um PC com os ethernet 10/100BASE-T, ou a USB. Inclui o I/O opticamente isolado além do que entradas análogas e saídas. O controlador DMC-41x3 e a unidade de movimentação aceitam o poder de uma única fonte de 20-80 VDC. O DMC-41x3 está disponível em um a oito formatos da linha central, e cada linha central é usuário-configurável para a operação do servo motor deslizante ou. As características de programação padrão incluem a compensação do PID com reação da velocidade e da aceleração, multitarefa para simultaneamente correr até oito programas, e I/O que processa para sincronizar o movimento com os eventos externos. Os modos de movimento incluem o posicionamento ponto a ponto, a engrenagem de seguimento, movimentando-se, linear e circular da posição da interpolação, do contorno, os eletrônicos e o ecam. Como todos os controladores de Galil, programar o DMC-41x3 é simplificada com comandos de duas letras, intuitivos e um conjunto completo de ferramentas de software tais como GDK para o ajustamento e a análise servo.
