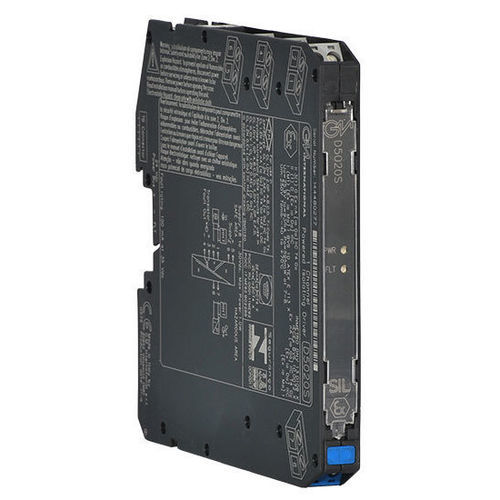

Condicionador de sinal analógico D5020S

4–20 mAisoladopara trilho DIN

O módulo Isolating Driver D5020 é uma interface de saída analógica de alta integridade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Isola e transfere um sinal de 4-20 mA de um controlador localizado em Área Segura para uma carga em Área Perigosa. Tem uma elevada capacidade de saída combinada com uma baixa queda nos seus terminais de entrada. O circuito permite sinais de comunicação bidireccionais, para posicionadores inteligentes HART®. A deteção de curto-circuito/aberto de linha e de carga é fornecida: a falha no campo é diretamente espelhada para o PLC AO e é também comunicada através da abertura da saída de falha.SIL 2 / SC 3Saída para a Zona 0/Div. 1Instalação na Zona 2/Div. 24-20 mA Entrada, Sinal de SaídaCompatível com HART®Deteção de curto-circuito/aberto de linha e de cargaEspelhamento de falha no campo para o PLC AOProgramabilidade no campo por interrutor DIPAlta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoEspecificações técnicas:Alimentação: Tensão: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa. Consumo de corrente: 35 mA @ 24 Vdc com saída de 20 mA em carga de 500 Ω, típico. Dissipação de energia: 0.65 W @ 24 Vdc com saída de 20 mA em 500 Ω de carga, típico.Entrada: Tipo: 4 a 20 mA com ≤ 2,5 V de queda de tensão, protegida contra polaridade reversa em operação normal, impedância ≥ 5 kΩ (≈ 2 mA afundando de 10 a 30 Vdc) quando detectada condição de falha.Saída: Tipo: 4 a 20 mA, no máx. 700 Ω de carga. Tempo de resposta: 25 ms (0 a 100 % de mudança de passo).Defeito: Deteção de circuito aberto ou curto-circuito no dispositivo de campo e na cablagem; a deteção de curto-circuito pode ser desactivada através de um dip-switch. Saída de curto-circuito: resistência de carga < 50 Ω ou < 100 Ω selecionável por dip-switch (≈ 2 mA forçando a deteção de falha). Saída aberta: resistência de carga > (21 V / corrente de laço) -300 Ω (por exemplo, se a corrente de laço = 20 mA: resistência de carga > (21 V / 20 mA) -300 Ω = 750 Ω). Sinalização de falha: transístor de coletor aberto sem tensão NE SPST optoacoplado (saída desenergizada em condição de falha). Classificação de coletor aberto/dreno: 100 mA @ 35 Vdc (≤ 1,5 V de queda de tensão). Corrente de fuga: ≤ 50 μA @ 35 Vdc. Tempo de resposta: ≤ 30 ms.Desempenho: Ref. Condições: alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C. Precisão de calibração: ≤ ± 0,1 % FSR. Precisão da linearidade: ≤ ± 0,1 % FSR. Influência da temperatura: ≤ ± 0,01 % FSR no zero/espaço para uma variação de 1 °C. Isolamento: Tensão de teste: I.S. Out/In 2,5 kV; I.S. Out/Supply 2,5 kV; I.S. Out/Fault 2,5 kV; I.S. Out/I.S. Out 500 V; In/Supply 500 V; In/In 500 V; Fault/In 500 V; Fault/Supply 500 V; Fault/Fault 500 V.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Descrição de segurança: Equipamento: Aparelhos associados e equipamentos eléctricos que não produzem faíscas. Parâmetros de segurança: Uo = 25,9 V, Io = 93 mA, Po = 595 mW nos terminais 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montagem: Tipo: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado. Personalizado. Peso: cerca de 130 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
