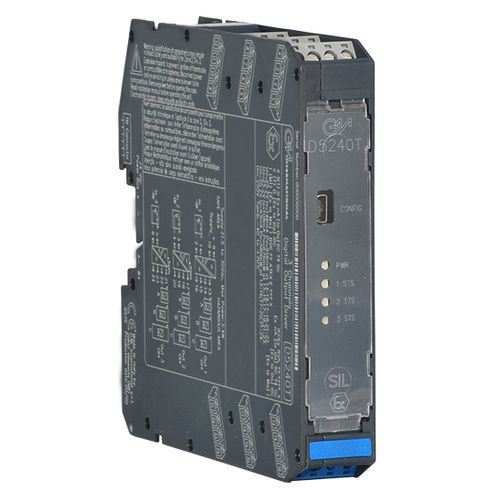

Isolador de sinal D5240T

de correntede potênciacom saída digital

I.S. SIL2 - Controlador de saída digital alimentado por barramentoO Isolador de saída digital alimentado por barramento D5240 é um módulo adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Pode acionar válvulas solenóides, alarmes visuais ou sonoros para alertar um operador de fábrica ou outros dispositivos de controlo de processos em áreas perigosas a partir de sinais de controlo localizados em áreas seguras. Podem também ser utilizados como fontes de alimentação comutáveis para alimentar equipamento de medição ou de controlo de processos. Para cada canal, são selecionáveis três circuitos de saída básicos, com diferentes parâmetros de segurança, para fazer a interface com a maioria dos dispositivos existentes no mercado. A (des)ativação remota da saída é possível através do Modbus.SIL 2 / SC 3Saída para a Zona 0Instalação na Zona 2Bus alimentado para cargas NESaída à prova de curto-circuitoModbus RTU RS-485 para monitorização e configuraçãoParâmetros de funcionamento totalmente programáveisIsolamento de três portas, Entrada/Saída/AlimentaçãoAlta densidade, três canais por unidadeEstado: ACTIVECanais: 3Dados técnicosTipo de alimentação24 Vdc nom (21,5 a 30 Vdc), protegido contra polaridade inversa.Consumo de corrente175 mA @ 24 Vdc com saída de 35 mA (todas as três saídas activas), típico.Dissipação de potência2,7 W @ 24 Vdc com saída de 35 mA C (todas as três saídas activas), típico.Tipo de entradaNível lógico protegido contra polaridade inversa.Faixa de tensão0 V ≤ OFF ≤ 5 V, 18 V ≤ ON ≤ 30 V.Consumo de corrente13,45 mA @ 24 Vdc, típico.Diagrama de saídaTipo consulte o Manual de Instruções.Corrente de curto-circuito≥ 35 mA/canal.Tempo de resposta≤ 15 ms.Interface ModbusTipoModbus RTU RS-485 até 115,2 kbps para monitorização/configuração/controlo.Tensão de teste de isolamentoI.S. Out/In 1,5 kV; I.S. Out/Supply 1,5 kV; Out/Modbus 1,5 kV; In/Supply 500 V; In/In 500 V; In/Modbus 500V.Condições ambientaisTemperatura de funcionamento-40 a +70 °C.Temperatura de armazenamento-45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico que não provoque faíscas.Parâmetros de segurançaUo = 25,2 V, Io = 146 mA, Po = 916 mW nos terminais 13-14, 17-18, 21-22. Uo = 25,2 V, Io = 108 mA, Po = 676 mW nos terminais 13-15, 17-19, 21-23. Uo = 25,2 V, Io = 93 mA, Po = 580 mW nos terminais 13-16, 17-20, 21-24. Consultar o Manual de Instruções para mais pormenores. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado. Peso: cerca de 175 g.Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 3Fonte de alimentação: 24 Vdc nom (21,5 a 30 Vdc), protegida contra polaridade reversaConsumo de corrente: 175 mA @ 24 Vdc com saída de 35 mA (todas as três saídas activas), típicoDissipação de energia: 2,7 W @ 24 Vdc com saída de 35 mA C (todas as três saídas activas), típicoEntrada: Nível lógico protegido contra polaridade reversaFaixa de tensão: 0 V ≤ OFF ≤ 5 V, 18 V ≤ ON ≤ 30 VCorrente de curto-circuito: ≥ 35 mA/canalTempo de resposta: ≤ 15 msModbus RTU RS-485 até 115,2 kbps para monitoração/configuração/controleIsolamento: I.S. Out/In 1,5 kV; I.S. Out/Supply 1,5 kV; Out/Modbus 1,5 kV; In/Supply 500 V; In/In 500 V; In/Modbus 500Temperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem em carril DIN 35 mmPeso: cerca de 175 gDimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm
