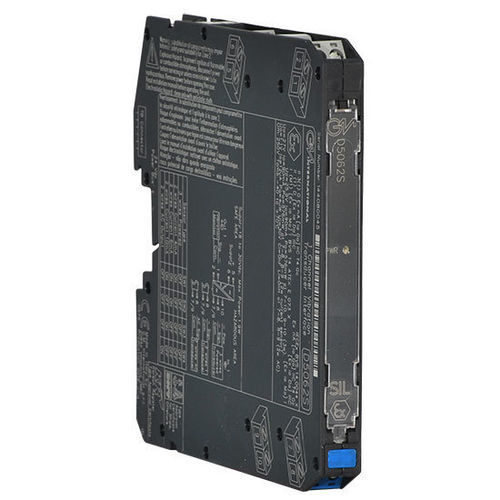

Conversor-isolador analógico D5062S

de sinalpara áreas perigosasSIL 2

A Interface de Transdutor de Vibração D5062S é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transdutores de vibração, acelerómetros ou sensores de 2-3 fios localizados em Áreas Perigosas e repete a tensão de entrada do sensor num circuito totalmente isolado localizado em Áreas Seguras para acionar monitores ou analisadores de vibração para fins de controlo e supervisão de máquinas rotativas.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 20 a -20 V Sinal de Entrada/SaídaTransferência de sinal de banda largaProva de curto-circuito de entrada e saídaProgramabilidade de campo por interrutor DIPAlta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoStatus: ACTIVECanais: 1Dados técnicosSuprimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversa.Consumo de corrente90 mA @ 24 Vdc com consumo do transdutor de 20 mA e carga de saída de 2 mA, típico.Dissipação de energia2,0 W @ 24 Vdc com consumo do transdutor de 20 mA e carga de saída de 2 mA, típico.Tipo de entrada0 V a -20 V (impedância de 10 kΩ nos terminais 7-8 ou 8-9).Tensão de alimentação do sensor a 3 fiosmais de -22 V @ 0 mA, mais de -17 V @ 15 mA (corrente limitada a ≈ 23 mA).Tensão de alimentação do sensor a 2 fiosmais de -17 V com alimentação de corrente constante.Corrente de alimentação do sensor a 2 fios corrente de alimentação do sensor selecionável a 4 mA, 6 mA ou 10 mA através de um DIP-Switch interno.Tipo de saída0 a -20 V em carga de 10 kΩ, com resistência de saída de 10 Ω.Tempo de resposta≤ 10 µs (10 a 90 % de alteração do passo).Resposta de frequênciaDC a 20 kHz dentro de um máximo de 1 dB.DesempenhoRef. CondiçõesFonte de alimentação de 24 V, carga de 10 kΩ, temperatura ambiente de 23 ± 1 °CExatidão da calibração≤ ± 0,1 % FSExatidão da linearidade≤ ± 0,05 % FSInfluência da temperatura≤ ± 0,005 % no zero/espaço para uma variação de 1 °C.IsolamentoTensão de testeI.S. Entrada/Saída 1,5 kV; I.S. Entrada/Fonte 1.5 kV; saída/fornecimento 500 VECondições ambientaisLimites de temperatura de funcionamento -40 a +70 °CLimites de temperatura de armazenamento -45 a +80 °CDescrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não ignífugoParâmetros de segurançaUo = 27 V, Io = 90 mA, Po = 576 mW nos terminais 7-8-9-10. Ui = 30 V, Ci = 0 nF, Li = 0 nH nos terminais 7-8-9. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado.Peso Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Certificações:Certificados ATEX, IECEx, EMC, Ex, Marítimo, Metrológico, SIL disponíveis para várias regiões (Europa, China, Comunidade Euroasiática, América do Norte, Japão, EAU, Bielorrússia, Cazaquistão, Rússia, Internacional)Declarações de Conformidade:Declaração de Conformidade UE para D5062Declaração de Conformidade G3Acessórios: JDFT049, OPT5096
