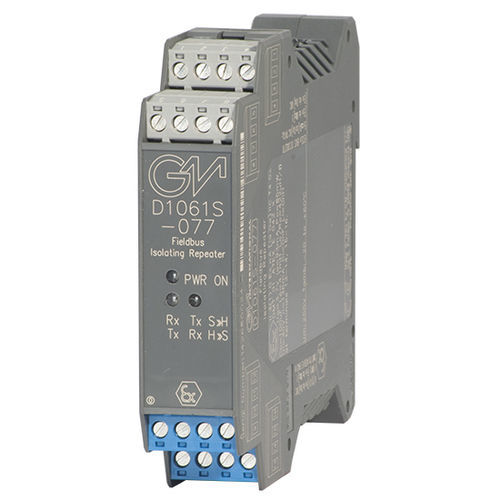

Repetidor de comunicação D1061S-077

RS-485por transmissãode corrente

O repetidor de isolamento de Fieldbus RS422 / RS485 tipo D1061S-077 em calha DIN é utilizado para separar o equipamento RS422 / RS485 intrinsecamente seguro localizado em zona perigosa de um controlador RS232 / RS422 / RS485 localizado em zona segura. A velocidade de transmissão é ajustável por DIP-switch de 1,2 Kbit/s até 1,5 Mbit/s. A impedância de terminação é selecionável por DIP-switch dentro da unidade (valor de 200 Ω) para ambos os lados das linhas de comunicação (lado da Área Perigosa e lado da Área Segura). A ligação RS422 / RS485 na Área Segura é fornecida tanto no bloco de terminais como no conetor fêmea SUB D de 9 pólos na unidade. A ligação RS232 é fornecida apenas no conetor fêmea SUB D de 9 pólos. O módulo também fornece um bloco de terminais de blindagem para ligar a blindagem do cabo no lado da Área Perigosa.Entrada/Saída da Zona 0 (Zona 20), instalação na Zona 2.RS422 / RS485 Sinal I.S. da Área Perigosa.RS232 / RS422 / RS485 Sinal da Área Segura.Velocidade de transmissão até 1,5 Mbit/s.Isolamento de três portas, Entrada/Saída/Abastecimento.Compatibilidade EMC com EN61000-6-2, EN61000-6-4.Programabilidade no terreno por interrutor DIP.250 Vrms (Um) tensão máxima permitida para os instrumentos associados à barreira.Especificações técnicas:Alimentação: 24 Vdc nom (20 a 30 Vdc), protegida contra polaridade reversa, ondulação dentro dos limites de tensão ≤ 5 Vpp. Consumo de corrente: 100 mA com velocidade de transmissão de 1,5 Mbit/s, típico. Dissipação de energia: 2,0 W com alimentação de 24 V e velocidade de transmissão de 1,5 Mbit/s, típica. Consumo máximo de energia: com alimentação de 30 V e velocidade de transmissão de 1,5 Mbit/s, 2,8 W.Entrada/Saída I.S. Área perigosa: Ligação RS422 / RS485 Intrinsecamente Segura (norma aplicável EIA RS422-A e EIA RS485). Impedância de terminação: 200 Ω selecionável por DIP-switch. Velocidade de transmissão: 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 38,4, 57,6, 93,75, 115,2, 187,5, 375, 500, 750 Kbit/s ou 1,0, 1,5 Mbit/s DIP-switch configurável. Comprimento do cabo de transmissão: ≤ 1200 m até 93,75 Kbit/s, ≤ 1000 m até 187,5 Kbit/s, ≤ 400 m até 500 Kbit/s, ≤ 200 m até 1,5 Mbit/s. Ligação: por bloco de terminais de parafuso de desconexão plug-in para acomodar terminações até 2,5 mm², bloco de terminais blindado fornecido para ligação de cabos.Área segura de saída/entrada: Ligação RS232 / RS422 / RS485 (norma aplicável EIA RS232-C, EIA RS422-A e EIA RS485). Impedância de terminação RS422 / RS485: 200 Ω selecionável por DIP-switch. Velocidade de transmissão RS422 / RS485: 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 38,4, 57,6, 93,75, 115,2, 187,5, 375, 500, 750 Kbit/s ou 1,0, 1,5 Mbit/s DIP-switch configurável. Comprimento do cabo de transmissão RS422 / RS485: ≤ 1200 m até 93,75 Kbit/s, ≤ 1000 m até 187,5 Kbit/s, ≤ 400 m até 500 Kbit/s, ≤ 200 m até 1,5 Mbit/s. Ligação RS422 / RS485: por bloco de terminais de parafuso de desconexão de encaixe para acomodar terminações até 2,5 mm² ou conetor fêmea SUB D 9 pólos (requer conetor macho de encaixe SUB D 9 pólos), interrutor DIP configurável. Velocidade de transmissão do RS232: 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 38,4, 57,6, 93,75, 115,2 Kbit/s DIP-switch configurável. Comprimento do cabo de transmissão RS232: ≤ 15 m até 115,2 Kbit/s. Ligação RS232: Conector fêmea SUB D 9 pólos (requer conetor macho SUB D 9 pólos).Isolamento: Tensão de teste: I.S. RS422-RS485 / RS232-RS422-RS485 1,5 KV; I.S. RS422-RS485 / Alimentação 1,5 KV; RS232-RS422-RS485 / Alimentação 500 V.Condições ambientais: Limites de temperatura de funcionamento -20 a +60 °C, humidade relativa máxima de 90 % sem condensação, até 35 °C. Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurança: Parâmetros de segurança: Uo/Voc = 3,7 V, Io/Isc = 93 mA, Po/Po = 85 mW nos terminais 13-14 e 15-16. Ui/Vmax = 30 V, Ii/Imax = 136 mA, Ci = 0 nF, Li = 0 nH nos terminais 13-14 e 15-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C. Montagem: EN/IEC60715 TH 35 DIN-Rail. Peso: cerca de 170 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² e conetor fêmea SUB D 9 pólos (DB9) DIN 41652 (apenas para ligação RS232, RS422, RS485 Safe Area). Localização: Área segura ou Zona 2, instalação do Grupo IIC T4. Classe de proteção: IP 20. Dimensões: Largura 22,5 mm, Profundidade 99 mm, Altura 114,5 mm.
