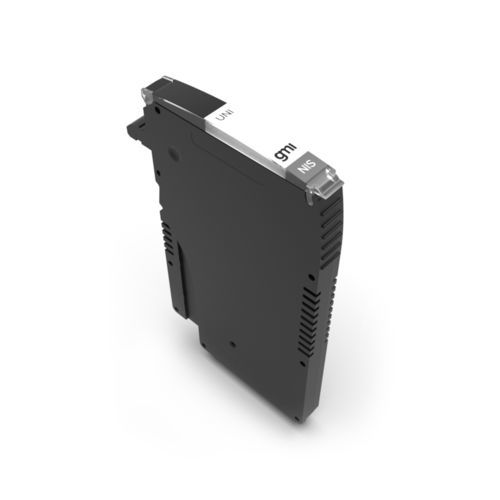

Transmissor universal SIL2 X1-NIS-UNI-01-S

para trilho DIN

O módulo Universal X1-NIS-UNI-01 é um interface de alta integridade adequado para aplicações que requerem o nível SIL 3 ou SIL 2 (dependendo das aplicações) em sistemas relacionados com a segurança para indústrias de alto risco. Graças à sua elevada flexibilidade, pode fazer a interface de 2 fios ativo/passivo 4-20 mA (AI), posicionadores inteligentes (AO), interruptores e detectores de proximidade (DI), bem como válvulas solenóides e outros dispositivos de controlo de processos (DO). A comunicação HART® é suportada para transmissores activos e passivos, e I/P. O módulo sempre afunda corrente e a placa de terminação estende seu uso para loops de fonte. Também é fornecida a deteção programável de circuitos abertos/curtos-circuitos de linha e de carga e de falhas de corrente fora do intervalo. O módulo adapta-se automaticamente à aplicação, sem necessidade de reprogramação; se necessário, pode ser recalibrado através do software de configuração. Para facilitar as operações de manutenção, os dispositivos de campo podem ser desligados através de um mecanismo de inserção/extração de duas posições. Este produto requer uma placa de terminação dedicada.SIL 3/2, dependendo das aplicações / SC 3Instalação na Zona 2 / Divisão 2Desconexão do laço para facilitar as operações de manutençãoAdequado para aplicações AI, AO, DI e DO sem configuraçãoCompatível com HART® (laços AI/AO passivos e activos)Diagnóstico programável de curto-circuito/ circuito aberto de linha e cargaFalha fora de gama com limiares programáveisCalibração digital disponível através do software de configuraçãoÀ prova de curto-circuito nas entradas e saídasEspelhamento de falhas de campo para a placa UNI DCS/PLCAlta precisãoIsolamento de três portas, entrada/saída/alimentaçãoEspecificações técnicas:AI Dissipação de energia: 0.8 W (pass. Tx), 1,0 W (act. Tx) com 20 mA, 24 V + 250 Ω out @ 24 Vdc, típico.AO Dissipação de energia: 0.75 W com 20 mA na saída I/P. dissipação de potência: 75 W com 20 mA na saída I/P @ 24 Vdc, típico.DI Dissipação de potência: 0.9 W com entrada em curto-circuito @ 24 Vdc, típico.DO Dissipação de potência: 1.6 W com 40 mA a 24 Vdc, típico.Tipo de alimentação do sistema: 24 Vdc nom (18 a 30 Vdc).AI Consumo de corrente: 32 mA (Tx passivo), 18 mA (Tx ativo) com 20 mA @ 24 Vdc, típico.AO Consumo de corrente: 30 mA com 20 mA na saída I/P, típico.DI Consumo de corrente: 30 mA com entrada de curto-circuito a 24 Vdc, típico.DO Consumo de corrente: 67 mA com 40 mA @ 24 Vdc, típico.Tipo de Entrada/Saída do Sistema: Corrente de 0 a 40 mA, espelhada a partir do campo. O módulo sempre afunda a corrente e a placa de terminação estende seu uso para loops de fonte.Tempo de resposta: 5 ms.Tensão mínima: 15 V (uso de AI, DI, DO).Tensão máxima: 30 V (todas as aplicações).Tipo de entrada/saída de campo: As especificações da interface de campo dependem dos terminais e do uso.Limitação de corrente: 45 mA, típico, para todas as aplicações.AI: Corrente 4 a 20 mA, Tx passivo ou ativo + HART.AI Tensão de linha Tx passivo: 15,5 V mínimo @ 20 mA.AI Queda de tensão Tx ativo: 6,5 V máximo @ 20 mA.AO: Corrente 4 a 20 mA + HART.AO Carga máxima: 600 Ω.DI: 8 V/1 kΩ típico, de acordo com a norma NAMUR.DO: 0 a 40 mA, redução linear de 40 mA (60 °C) a 35 mA a (70 °C).DO Tensão de saída: 8,5 V mínimo @ 40 mA.Tipo de falha: Curto/aberto de carga com limites configuráveis de tensão, corrente e resistência.Sinalização de falha: falha comum e espelhamento de falha no DCS/PLC IO.Performance Ref. Condições: alimentação de 24 V, carga de 250 Ω, 23 ± 1 °C Tamb.Precisão de calibração: ≤ ± 20 µA.Precisão de linearidade: ≤ ± 20 µA (4 a 20 mA), ± 60 µA (0 a 40 mA).Influência da temperatura: ≤ ± 2 µA/°C.Tensão de teste de isolamento: Entrada de campo/Saída de sistema 2,5 kV; Entrada de campo/Saída de sistema 2,5 kV; Entrada de sistema/Saída de sistema 500 V.Temperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °C.Tipo de montagem: Em placa de terminação personalizada.Peso: cerca de 50 g.Dimensões: Largura 10 mm, Profundidade 80 mm, Altura 120 mm.
