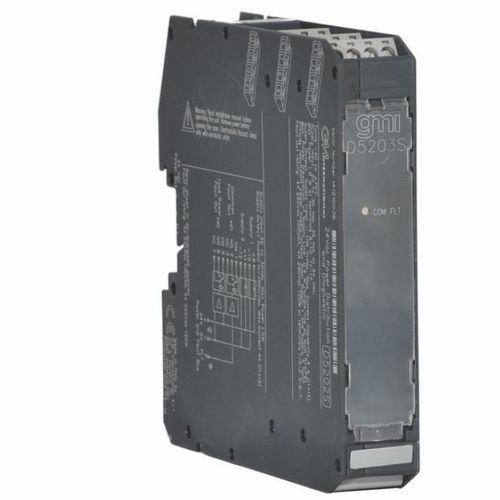

Ferramenta de diagnóstico D5203S

Módulo de diagnóstico para trilho DINO D5203 é usado para repetir o sinal de falha comum do barramento de energia através de um relé SPDT.Aquisição simplificada de falhas no barramentoStatus: ACTIVETechnical DataSupplyType24 Vdc nom (18 a 30 Vdc), protegido contra polaridade reversa.Current Consumption10 mA @ 24 Vdc com relé energizado, típico.Power Dissipation0.25 W @ 24 Vdc com relé energizado, típico.Connectionthrough Power Bus.LEDscommon fault (vermelho).Sinalização de falhaum contacto de relé NE SPDT livre de tensão (desenergizado em condições de falha).Material do contactoLiga de Ag (sem Cd).Classificação do contacto4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (carga resistiva).Capacidade de rutura de carga DC e ACreferir-se ao Manual de Instruções.Vida mecânica / eléctrica5 * 10⁶ / 3 * 10⁴ operações, típico.Tempo de funcionamento / libertação8 / 4 ms, típico.IsolamentoTensão de testeGrupos de contactos de relé/Suprimento 1,5 kV.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.MontagemTipoDIN-Rail 35 mm com Power Bus.Peso cerca de 170 g.Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Certificações:EMC: D5000/D6000 EAC Declaração de Conformidade EMC (Comunidade Euroasiática, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)Marítimo: Certificado Marítimo DNV TAA00001U0 para a série D5000 (Internacional, TAA00001U0, DNV-GL, 2024-04-02)Declarações de Conformidade:Declaração de Conformidade da UE para relés D5000 para Área SeguraDeclaração de Conformidade G3 conformidadeDesenhos: 3d_drawing_D5200_dwg, 3d_drawing_D5200_stpDimensions: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mmConexões: por blocos de terminais de parafuso de desconexão polarizada para acomodar terminações de até 2,5 mm² (13 AWG)Peso: cerca de 170 gTemperatura de operação: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °C
