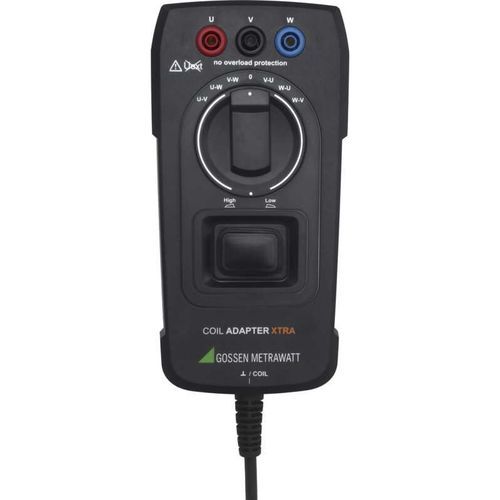

Adaptador elétrico de teste COIL ADAPTER XTRA

DIN

Adaptador de bobina XTRA para teste de curto-circuito entre espiras Adaptador para a deteção de curto-circuitos entre espiras com indutâncias de 10 µH a 5 H O adaptador de bobinas XTRA permite medições semi-automáticas de curto-circuitos entre espiras em combinação com os seguintes multímetros: METRAHIT IM XTRA METRAHIT IM E-DRIVE Aplicações Os problemas que ocorrem nas máquinas eléctricas podem resultar de causas eléctricas ou mecânicas. As causas eléctricas incluem falhas nos enrolamentos, no controlador ou na eletrónica. A medição da resistência de isolamento detecta falhas de isolamento entre os enrolamentos e a caixa. Os curto-circuitos entre espiras são facilmente detectados dentro da bobina, comparando as características eléctricas dos enrolamentos em máquinas multifásicas entre si. Juntamente com o adaptador COIL XTRA, o METRAHIT IM XTRA ou o E-DRIVE podem ser utilizados para efetuar testes com uma tensão de pico de 1 kV (teste de pico). Desta forma, são detectados defeitos que só ocorrem quando a tensão de funcionamento é aplicada. O teste é possível para bobinas com indutâncias numa gama de 10 μH a 5 H, o que corresponde a potências nominais de aproximadamente 160 VA a 80 MVA para máquinas trifásicas com uma tensão nominal de 400 V. A sequência de teste é semi-automática - após a ligação aos terminais U, V e W, o teste é iniciado com a ajuda de um interrutor rotativo. A compensação dos efeitos de remanência também é possível. No caso de motores eléctricos multifásicos e geradores, por exemplo, motores trifásicos de acordo com a norma DIN, as assimetrias são detectadas diretamente nos enrolamentos através da comparação dos resultados de medição, tornando assim possível avaliar curto-circuitos entre espiras.
