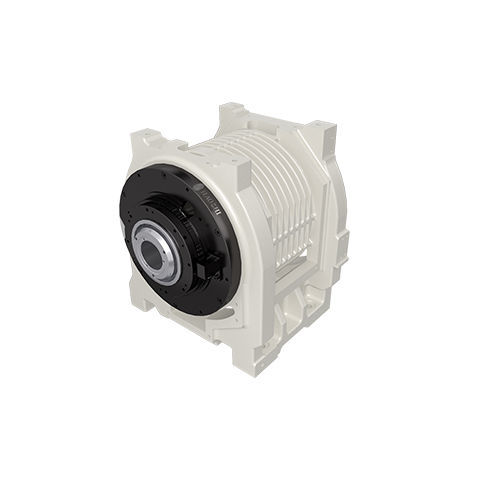

Motor spindle de corte DGZC-27506／7.5-WVS

de fresagemde torneamentoacabamento

Este produto é um tipo de fuso motorizado de alta precisão para tornos de carga pesada, cuja velocidade máxima pode atingir 6000 rpm. Com uma estrutura em caixa, este produto está equipado com um gerador assíncrono de duplo enrolamento de 5,5/7,5 kW e a torção nominal de baixa velocidade pode atingir 105,5 Nm e a torção máxima de 210 Nm. Pode ser configurado com mandril de 6" e 8" e cilindro de óleo e é usado para torneamento de acabamento e corte pesado de peças de aço, fundição e metais não ferrosos, bem como instalação de torno CNC tipo 46 e máquina-ferramenta composta de torneamento-fresagem. Como um tipo de eixo motorizado de torno de alta precisão que pode satisfazer os requisitos de corte pesado. É aplicado principalmente em áreas como motor, aeroespacial, hardware, etc. Caraterísticas 1. Aplicação de rolamento de carga pesada de alto desempenho: A rigidez é ≥650N/μm através da otimização da aplicação do rolamento, tornando-o aplicável ao corte pesado de 4mm de aço inoxidável. A eficiência de processamento também é alta. 2. Gerador assíncrono de duplo enrolamento de alto desempenho: Potência nominal: Baixa velocidade: 5.5KW Alta velocidade: 7.5KW Binário nominal: Velocidade baixa: 105,5Nm Velocidade alta: 54Nm Velocidade máxima: 6000 rpm Binário máximo: 210Nm 3.Configuração diversificada: A tensão e o codificador podem ser escolhidos com base nas exigências específicas. Corrente máxima (A) - Baixa velocidade: 26A Alta velocidade: 31A Binário máximo (Nm) - Velocidade baixa: 210Nm Velocidade alta: 108Nm Tensão nominal (V) - 350 Potência nominal (S1/100%) (kW) - Baixa velocidade: 5,5KW Alta velocidade: 7,5KW Binário nominal (S1/100%) (Nm) - Velocidade baixa: 105,5Nm Velocidade alta: 54Nm Grau de equilíbrio - G0.4 Forma do nariz - A2-5 Conicidade do furo - 1:4 Desvio do cone (mm) - ≤0,003 Desvio da face frontal (mm) - ≤0,003
