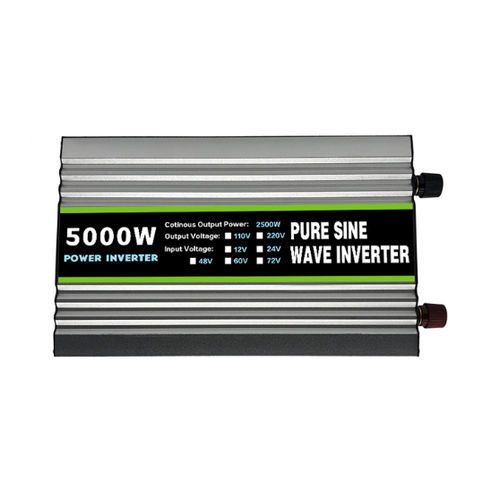

Inversor isolado da rede VT-5000W

de onda senoidal purapara sobrecargaresistente a curtos circuitos

Descrição breve
A série VT de inversores de onda senoidal pura converte CC 12V/24V/48V/60V para saída CA (110V/220V/230V/240V dependendo da configuração). Modelos de VT-1000W a VT-8000W com potência de pico até 8000W e potências contínuas dependentes do modelo.

Características do produto

• Topologia SPWM controlada por microprocessador MCU que fornece saída em onda senoidal pura adequada para cargas eletrônicas sensíveis.
• Controle dinâmico do laço de corrente para operação estável em cargas indutivas, capacitivas, resistivas e mistas.
• Proteções abrangentes: sobretensão/subtensão de entrada, sobrecarga, sobretemperatura e proteção contra curto-circuito na saída.
• Visor LCD integrado para estado operacional e indicações de falha.
• Aplicações: eletrodomésticos, iluminação, equipamentos de TI, dispositivos de escritório, ferramentas elétricas, sistemas embarcados e alimentação de emergência. Equipamentos que excedam a potência do inversor ou com corrente de partida muito alta podem não ser suportados.

Parâmetros técnicos (exemplo VT-5000W)
Modelo do produto: VT-5000W
Marca: VOITA
Potência de pico: 5000W
Potência contínua: 2500W
Tensão de entrada: CC 12V / 24V / 48V / 60V
Tensão de saída: CA 110V / 220V ±6V (dependendo do modelo/configuração)
Frequência de saída: 50Hz / 60Hz selecionável
Proteção baixa tensão: 12V ≤9.5V; 24V ≤19.5V; 48V ≤39V; 60V ≤53V
Proteção alta tensão: 12V ≥15.8V; 24V ≥30V; 48V ≥60V; 60V ≥72.5V
Alarme de baixa tensão: 12V 10.2±0.5V; 24V 21±0.5V; 48V 43.2±0.5V; 60V 54±0.5V
Proteção contra sobreaquecimento: limiar acima de 60% (especificação por modelo)
Forma de onda de saída: Onda senoidal pura (SPWM)
Tamanho do produto (VT-5000W): 315*180*140mm
Peso (VT-5000W): 4.3kg
Funções de proteção: proteção contra curto-circuito; proteção contra ligação inversa; proteção de bateria por baixa tensão; alarme de bateria fraca; proteção de bateria por alta tensão; proteção contra sobrecarga; proteção contra sobretemperatura

Visão geral da série (modelos e especificações chave)
Modelos: VT-1000W, VT-2000W, VT-3000W, VT-4000W, VT-5000W, VT-6000W, VT-8000W
Tensão de entrada (todos os modelos listados): CC 12V / 24V / 48V / 60V
Tensão de saída (todos os modelos listados): CA 220V - 240V (alguns modelos suportam 110V/220V)
Potência contínua nominal (por modelo): VT-1000W 500W; VT-2000W 1000W; VT-3000W 1500W; VT-4000W 2000W; VT-5000W 2500W; VT-6000W 3000W; VT-8000W 4000W
Potência de pico (por modelo): VT-1000W 1000W; VT-2000W 2000W; VT-3000W 3000W; VT-4000W 4000W; VT-5000W 5000W; VT-6000W 6000W; VT-8000W 8000W
Frequência: 50-60Hz
Eficiência típica: ~90%
Tamanho (por modelo): VT-1000W 210*103*60mm; VT-2000W 286*103*60mm; VT-3000W 288*157*75mm; VT-4000W 305*150*75mm; VT-5000W 315*180*140mm; VT-6000W 355*180*140mm; VT-8000W 460*180*140mm
Peso (por modelo): VT-1000W 0.8kg; VT-2000W 1.1kg; VT-3000W 1.8kg; VT-4000W 2.2kg; VT-5000W 4.3kg; VT-6000W 4.7kg; VT-8000W 6.2kg

Especificações

• Nome da série / família de modelos: VT (VT-1000W a VT-8000W).
• Faixa de tensão de entrada: CC 12V / 24V / 48V / 60V.
• Tensão de saída: CA 110V / 220V / 230V / 240V (dependendo do modelo/configuração).
• Frequência de saída: 50Hz / 60Hz.
• Forma de onda de saída: Onda senoidal pura (SPWM).
• Funções de proteção: sobretensão de entrada, subtensão de entrada, sobrecarga, sobretemperatura, curto-circuito, inversão de polaridade, proteção e alarmes de bateria alta/baixa.
• Display: LCD para indicação de estado e falhas.
• Eficiência: aproximadamente 90% (variável conforme o modelo).
