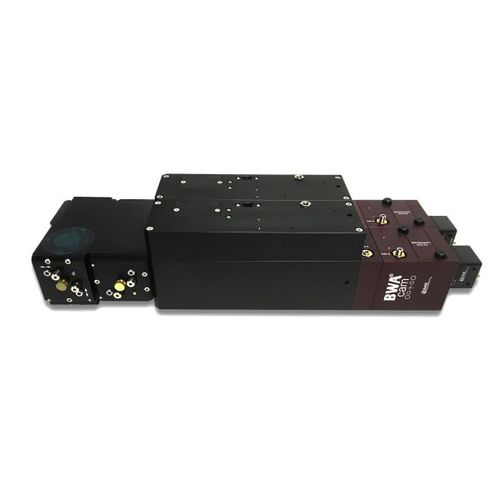

Câmera térmica Dual BWA-CAM®

CMOSGigE

O lote abaixo mostra uma medida de lensing térmico em somente 270 watts de um laser da fibra do único modo usando o Haas Tecnologias laser, Inc. M-esquadrou o sistema de medida baseado no uso de câmeras duplas de BWA-CAM. A medida mostra um deslocamento térmico de aproximadamente 1,5 milímetros dentro de 30 segundos da operação. Um raio laser é dirigido em um atenuador insensível da polarização como um feixe colimado ou um colimador de fibra ótica com uma variedade de escolhas da conexão da fibra para uma operação apto para a utilização real. Um BWA-CAM é ajustado para a primeira escala de Rayleigh e o segundo BWA-CAM é ajustado para maior do que a terceira escala de Rayleigh. Esta combinação fornece a velocidade a mais alta, medida do M2 do tempo real no mercado sem as peças moventes. Este sistema mede facilmente lensing térmico e todos os parâmetros do ISO no tempo real com as taxas de quadros que excedem 12 frames por segundo. Enquanto o BWA-CAM está baseado no uso de um par de sistemas óticos do ressonador de Fabry-Perot e o afastamento entre o sistema ótico cria fatias do “tempo” do feixe, a cintura de feixe inteira é imaged no sensor da câmera de modo que o cáustico completo da cintura de feixe possa ser visualizado e medido sem nenhumas peças moventes. Mais, o afastamento do Fabry-Perot é usuário ajustável para acomodar comprimentos curtos ou longos de Rayleigh. Este projeto fornece uma medida mais consistente e mais estável das características de focalização de um sistema do laser.
