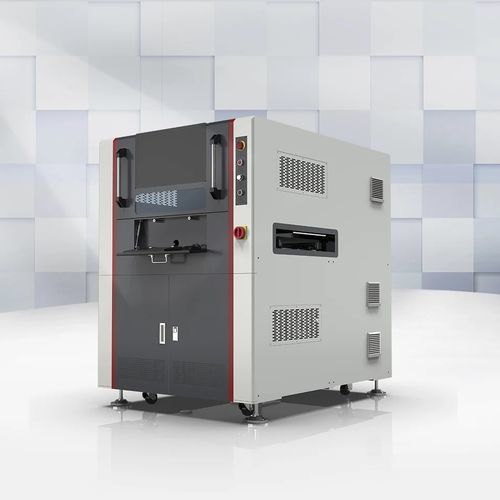

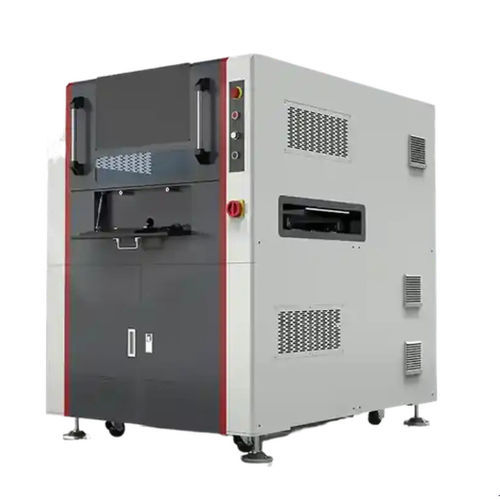

Máquina de marcação a laser CO2

de embutirde código de barraspara PCI

Características da máquina

• Marcar código de barras, QR code, texto, números e outras informações em PCB/PCBA;
• Marcação a laser dupla face usando laser CO2, marcando faces superior e inferior;
• CCD coaxial para posicionamento e leitura de códigos.

Aplicações
Marcação em linha de PCBs e PCBAs em linhas de montagem eletrônica.

Descrição breve
1. Desempenho geral do equipamento
Tamanho do equipamento: 1100 × 1550 × 1550 mm (excluindo acessórios). A altura da lâmpada de cor pode variar ligeiramente.
Recurso do equipamento: marcação dupla cabeça e dupla face.

2. Sistema de posicionamento CCD e digitalização de códigos
O sistema captura pontos de referência na placa por imagem CCD e compensa desvios de posição por computador para melhorar significativamente a precisão da marcação. Lê códigos 1D e 2D, envia os dados e os compara via MES para confirmar marcação correta e legibilidade. Se for detectado erro de código ou não for possível ler, a máquina acionará um alarme e parará, aguardando intervenção do operador.

3. Princípio de funcionamento / fluxo de trabalho
3.1. Ligar a máquina completa;
3.2. Pressionar o botão de partida da bancada para que a bancada funcione automaticamente;
3.3. A unidade de marcação recebe as PCBs da linha de montagem anterior e posiciona, marca e verifica automaticamente ambos os lados com CCD;
3.4. Após a verificação, a placa é transferida para o próximo processo;
3.5. Repetir os passos acima para operação contínua.

Requisitos ambientais para uso do equipamento

• 4.1. Temperatura ambiente: 15-30 °C; ar condicionado necessário.
• 4.2. Umidade: 40% - 80%; se houver risco de condensação, instalar um desumidificador.
• 4.3. Rede elétrica: 220 V, 50 Hz.
• 4.4. Flutuação de energia: ±5%; instalar estabilizadores automáticos se a flutuação exceder ±5%.
• 4.5. Evitar forte interferência eletromagnética nas proximidades (ex.: estações transmissoras/relés).
• 4.6. Amplitude da fundação: < 50 µm; aceleração de vibração: < 0,05 g. Evitar prensas pesadas ou máquinas semelhantes nas proximidades. Espaço de instalação deve ser livre de fumaça e com baixa poeira; evitar ambientes com alta poeira como polimento/lapidação de metais.
• 4.7. Pressão do ar: 5–8 KG/cm².
• 4.8. Alguns ambientes devem ser equipados com piso antiestático e blindagem reforçada.

Especificações técnicas

• Faixa de tamanho aplicável do PCB: comprimento 50 mm–500 mm; largura 50 mm–460 mm; espessura 0,8 mm–6,5 mm; altura de componentes < 20 mm.
• Altura aplicável da linha de carregamento/descarregamento: 900 mm; faixa ajustável: 880–930 mm (ajustável via pés niveladores).
• Curso da plataforma X-Y: 550 × 500 mm; velocidade de movimento: 150–400 mm/s; precisão de reposicionamento: ±0,05 mm.
• Velocidade de transmissão por correia: cerca de 100–400 mm/s.
• Dimensões totais do sistema de trabalho (C × L × A): 1550 mm × 1100 mm × 1550 mm (o tamanho real pode variar ligeiramente).
• Requisito de alimentação da bancada: AC 220 V monofásico ±5%, 50 Hz.
• Requisitos de ar: ar limpo 0,4–0,8 MPa, entrada φ 8.
• Potência total do equipamento: cerca de 6000 W.
• Peso total do equipamento: cerca de 1000 kg.
