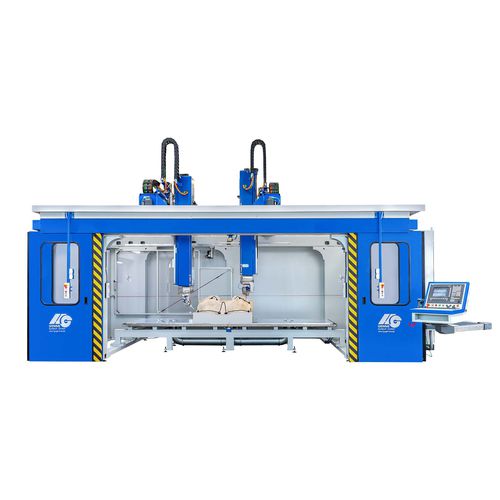

Máquina de corte com mesa de troca G-S-W
a jato de águapara plásticospara tecidos

máquina de corte com mesa de troca
máquina de corte com mesa de troca
máquina de corte com mesa de troca
máquina de corte com mesa de troca
máquina de corte com mesa de troca
máquina de corte com mesa de troca
máquina de corte com mesa de troca
Guardar nos favoritos
Comparar

Mais informações no site da HG GRIMME SysTech GmbH

Características

Tecnologia
a jato de água
Material trabalhado
para plásticos, para tecidos, para materiais compósitos, para fibra de vidro
Formato das peças de trabalho
para tubo PP/PE, para chapas, para chapas finas, de mangueiras, para tubo em material plástico, de perfis, para painéis de espuma plástica, para carpetes, para blocos de espumas flexíveis de PU, para tecidos multicamadas, de tecidos de camada única, para têxtil em tiras
Tipo de controle
com servoacionamento
Função combinada
para furação, de contorno, de fresagem, de conformação
Aplicações
para aplicações industriais, para a indústria automotiva, para aeronáutica, para a construção naval
Características de construção
compacta, de 1 cabeça, com mesa dupla, com múltiplas cabeças, de 3 eixos, de 5 eixos
Outras características
para produção em massa, automática, de precisão, CE, com servomotor, com mesa de troca, de alta potência, para materiais de espessura fina, mecânica, completamente fechada, programável, de pinhão e cremalheira, linear, multieixos, de têxtil técnico, para peças grandes, pneumática, para filme plástico, universal, 3D, de metalóides
Curso X

MÍN: 2.600 mm
(102 in)

MÁX: 4.200 mm
(165 in)

Curso Y

MÍN: 1.600 mm
(63 in)

MÁX: 1.900 mm
(75 in)

Curso Z

1.355 mm
(53 in)

Descrição

O corte por jato d'água na tecnologia de 5 eixos realiza um trabalho exato em corpos espaciais de forma perfeita e particularmente eficiente. Esta tecnologia de produção é um factor vencedor em sectores industriais como a tecnologia aeronáutica e aeroespacial, o fabrico de automóveis, o fornecimento de automóveis, a indústria de plásticos, a produção por contrato. Unidade de corte por jacto de água de 5 eixos para contornos 3D simples a altamente complexos para uma excelente qualidade de corte. Processo de corte a frio, isento de emissões, com jacto de água pura. Excelente rentabilidade através do máximo rendimento de produção com precisão e a alta velocidade. Construção em aço extremamente rígida, resistente à torção, com design de pórtico com eixo X suspenso; todos os acionamentos e guias no segmento protegido fora da área de trabalho. Controle CNC de alto desempenho NUM ou Siemens. Possibilidade de criação fácil de programas usando CAD/CAM. Cabine de segurança com design à prova de som. - Intervalos de percurso Eixo de rotação C 540° e Eixo de rotação A ± 135° - Eixos lineares de movimento rápido X/Y 60 m/min - Eixo linear de movimento rápido Z 30 m/min - Eixos rotativos de movimento rápido A/C 9.000°/min / 12.000°/min - Precisão de posicionamento ± 0,1 mm - Repetibilidade ± 0,1 mm - Bomba, bomba de alta pressão KMT com acionamento hidráulico - Pressão de operação 520 - 3.800 bar - Relação de pressão 20:1; válvula de descompressão para alta pressão, caixa à prova de som - Caudal máx. 3,5 l/min - Coeficiente de utilização ideal em aprox. 90 %, o que significa menos intervalos de manutenção - Bico com válvula de bico pneumático 0,17 mm - 0,20 mm, bomba de acoplamento à cabeça de corte por tubo de alta pressão ¼". Alimentador para o cabeçote giratório por meio de um tubo flexível de enrolamento - Controle CNC NUM Flexium ou Siemens Sinumerik 840D/SL Operar - Peso da máquina aprox. 8.000 kg

---

Tradução automática  (ver texto original em inglês)
