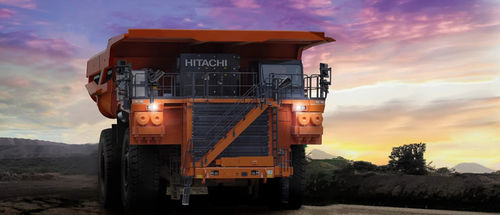

Caminhão basculante rígido EH4000AC-5

a dieselpara minas e pedreiraspara mineração

Visão geral
O EH4000AC-5 oferece elevada capacidade de transporte através da combinação de alta velocidade, elevado binário e durabilidade estrutural reforçada. Foi concebido para reduzir tempos de ciclo, melhorar a eficiência da frota e suportar operações estáveis em diversas condições de obra.

Destaques do modelo

• Carga nominal: 242 toneladas (267 tons)
• Peso operacional bruto da máquina: 422 toneladas (465 tons)
• Potência nominal do motor: Standard 1 864 kW (2 534 PS, 2 500 HP); Opção 2 013 kW (2 738 PS, 2 700 HP)

Benefício
A combinação de alta velocidade, binário robusto e componentes estruturais reforçados reduz ciclos improdutivos e mantém a produtividade em ambientes exigentes.

Pass match

• Compatível com escavadoras hidráulicas como a EX5600 e suporta carregamento eficiente com modelos como EX3600 e EX8000.
• A configuração apoia desempenho de carregamento eficiente numa ampla gama de condições operacionais.
• Um pass match eficiente reduz ciclos de carregamento desnecessários e assegura desempenho de carregamento estável.

Especificação (detalhada)
Motor
Modelo do motor: Cummins QSKTA60-CE
Certificação de emissões: Consumo de combustível otimizado
Potência nominal(@1900 min-1 (rpm)) ISO 14396: 1 864 kW (2 534 PS, 2 500 HP)
N.º de cilindros: 16
Diâmetro × curso: 159 × 190 mm
Deslocamento: 60 L

Transmissão elétrica
Relação planetária: 35.3 : 1
Velocidade máxima (contínua): 65 km/h (Contínua 40 mph)

Pneus
Tamanho do pneu: 50/80R57 (padrão)
Largura da jante: 29 polegadas (STD) 32 polegadas (OPT)

Capacidades da caçamba
Struck (SAE): 147 ㎥ (192 cu. yd.)
Heaped 2: 187 ㎥ (245 cu. yd.) [Nota: capacidade da caçamba e carga útil sujeitas a alterações conforme densidade do material e aplicação do cliente.]

Sistema de direção
Direção: Sistema de direção conforme ISO5010
Diâmetro de viragem (ISO 7457): 27.4 m (90 ft)

Sistema hidráulico
Tempo de elevação da caçamba: 19,0 s
Tempo de descida da caçamba (Float): 20,0 s

Travões
Travões de serviço: Travagem dianteira e traseira aplicada hidraulicamente e travão elétrico.
Eixo dianteiro: Disco múltiplo arrefecido a óleo
Eixo traseiro: Disco múltiplo arrefecido a óleo
Secundário: Cumpre ISO 3450 (SAE J1473)
Travão de estacionamento: Pinças acionadas por mola, libertação hidráulica.
Travão elétrico: Travagem dinâmica máxima (Standard): 3 500 kW (4 759 PS, 4 694 HP)

Peso (aprox.)
Chassis com levantador e peças da caçamba: 153 500 kg (338 409 lb.)
Caçamba excluindo peças: 26 500 kg (58 422 lb.) [Nota: peças da caçamba incluem para-lamas, almofadas, barras ejetoras, protecções, fixadores, etc.]
Peso líquido da máquina: 180 000 kg (396 832 lb) [Nota: Peso líquido inclui operador, 100% combustível, com equipamento standard.]
Carga nominal: 242 toneladas (267 tons) [Nota: calculada segundo a Hitachi Loading Policy; requisitos específicos do local podem ajustar a carga.]
Distribuição de peso (vazio): Frente 54% / Traseira 46%
Distribuição de peso (carregado): Frente 35% / Traseira 65%

Cabine
Cabine HI-TEC ROPS FOPS: ROPS conforme ISO3471 e SAE J1040-May 94, FOPS conforme ISO3449.

Construção da caçamba (material / espessura)
Piso: 16 mm (0.63 in) aço de alta resistência 400 BHN resistente à abrasão
Frente: 9 mm (0.35 in) aço de alta resistência 400 BHN resistente à abrasão
Laterais: 9 mm (0.35 in) aço de alta resistência 400 BHN resistente à abrasão
Capota: 6 mm (0.24 in) aço de alta resistência 400 BHN resistente à abrasão
Cantos: 12 mm (0.47 in) aço de alta resistência 400 BHN resistente à abrasão

Capacidades de serviço
Cárter (Inclui filtros): 260 L (68.68472 gal.)
Sistema de arrefecimento do motor: 576 L (152.163072 gal.)
Depósito de combustível (Standard): 2 170 L (573.25 gal.)
Depósito de combustível (Opcional): 4 172 L (1 102.13 gal.)
Sistema hidráulico: 1 000 L (264.17 gal.)
Sistema de arrefecimento dos travões: 550 L (145.29 gal.)
Redutores planetários (E & D): 300 L (79.25 gal.)
Rodas dianteiras (E & D): 42 L (11.10 gal.)
Lava-vidros: 5.3 L (1.40 gal.)
Acumulador principal: 61 L (16.09 gal.)

Dimensões
Comprimento total: 15 260 mm
Largura total: 8 560 mm
Altura total: 7 400 mm
Distância entre eixos: 6 040 mm
Bitola (Rodas dianteiras / Rodas traseiras WT): Dianteiras: 6 010 mm / Traseiras WT: 4 960 mm
Largura do veículo (Rodas dianteiras / Rodas traseiras): Dianteiras: 7 340 mm / Traseiras: 7 720 mm
Distância ao solo (Eixo dianteiro / Eixo traseiro): Dianteiro: 1 060 mm / Traseiro: 860 mm
Avanço frontal: 4 840 mm
Dimensões internas da caçamba (C / L): Comprimento: 9 180 mm / Largura: 7 560 mm
Altura da borda superior da caçamba: 6 790 mm
Altura de despejo da caçamba (Máx / Mín): Máx: 14 620 mm / Mín: 1 600 mm

Especificações / Dados técnicos

• Modelo: EH4000AC-5
• Carga nominal: 242 toneladas (267 tons)
• Peso operacional bruto: 422 toneladas (465 tons)
• Motor: Cummins QSKTA60-CE, Potência nominal 1 864 kW (standard)
• Número de cilindros: 16
• Tamanho do pneu (standard): 50/80R57
• Distância entre eixos: 6 040 mm
• Dimensões totais (C×L×A): 15 260 mm × 8 560 mm × 7 400 mm
• Velocidade contínua máxima: 65 km/h
• Capacidade da caçamba (heaped): 187 ㎥ (245 cu. yd.)
• Travão: Discos múltiplos arrefecidos a óleo (frente/trás) + travão elétrico (máx. dinâmico 3 500 kW)
• Cabine: HI-TEC ROPS/FOPS (ISO3471 / ISO3449)
• Peso líquido da máquina: 180 000 kg
