Torno para furadeira ECMC series

para fresadorapara retificadorapara máquina-ferramenta de 5 eixos

Visão geral

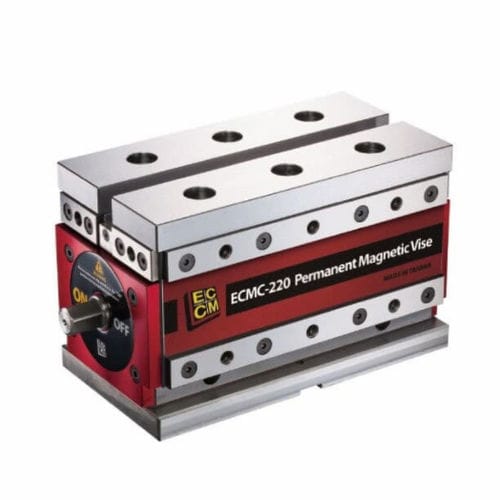

• Morsa magnética permanente projetada para a usinagem de materiais magnéticos. Permite troca rápida de peça e fixação magnética segura para usinagem de precisão, incluindo operações em cinco faces e arranjos de fixação de alta densidade para automação.

Características

• Adequada para fresamento, retificação, torneamento, furação e ambientes de automação integrada.
• Otimizada para peças de médio a grande porte em fresadoras pesadas e centros de usinagem CNC de alta precisão.
• Configuração modular: múltiplas morsas podem ser dispostas em mesas de máquina ou tombstones verticais para soluções de fixação personalizadas e de alta densidade.

Vantagens

• Fixação rápida e acesso de 5 faces para aumentar a eficiência em usinagem multi-superfície.
• Compatível com várias garras magnéticas macias, elevações de pólo e acessórios para montagem flexível.
• Opções de modelos para ajustar força de retenção e espessura mínima da peça.

Acessórios padrão

• 2 x Batente
• 4 x Abraçadeira
• 1 x Manípulo
• 2 x Cunha de alinhamento

Desenho técnico e imagens de aplicação
Desenho técnico, exemplos de aplicação e ilustrações de acessórios são fornecidos como referência na página do produto.

ESPECIFICAÇÕES (Unidade: mm)
Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | Força Magnética de Fixação | Espessura Mínima da Peça | Peso (kg)
ECMC-380 | 188 | M10 | 23 | 92 | 122 | 160 | 18.5 | 187.5 | 18 | 139 | 278 | 344 | M10 | 140 | 90 | M12 | 3300kgf±5% | 40 | 70
ECMC-220 | 133 | M10 | 19 | 69.5 | 78 | 140 | 15 | 134 | 18 | 122 | 244 | 305 | M10 | 124 | 66 | M12 | 2100kgf±5% | 30 | 39
ECMC-130 | 108 | M8 | 13 | 56.5 | 62 | 95 | 12 | 108 | 18 | 99 | 198 | 230 | M8 | 100 | 48 | M10 | 1200kgf±5% | 20 | 20
ECMC-75 | 76 | M6 | 13 | 40 | 43.5 | 84 | 10 | 78 | 18 | 89.5 | 179 | 213 | M8 | 92 | 38 | M8 | 760kgf±5% | 15 | 10

Características técnicas / especificações

• Série: ECMC (ECMC-380, ECMC-220, ECMC-130, ECMC-75).
• Força magnética de fixação (típ.): ECMC-380 = 3300 kgf ±5%; ECMC-220 = 2100 kgf ±5%; ECMC-130 = 1200 kgf ±5%; ECMC-75 = 760 kgf ±5%.
• Espessura mínima da peça (mm): ECMC-380 = 40; ECMC-220 = 30; ECMC-130 = 20; ECMC-75 = 15.
• Peso (kg): ECMC-380 = 70; ECMC-220 = 39; ECMC-130 = 20; ECMC-75 = 10.
• Aplicações: Fresamento, retificação, torneamento, furação e automação integrada.
• Acessórios incluídos: 2 x Batente, 4 x Abraçadeira, 1 x Manípulo, 2 x Cunha de alinhamento.
