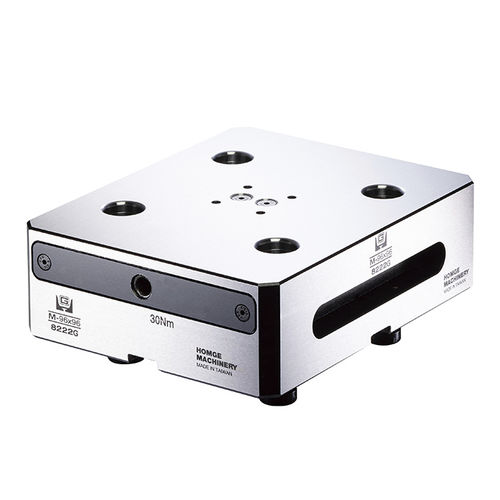

Cilindro de fixação ponto zero integrado M-52X52(3131G)

compactorápidoquadrado

Visão geral
Cria folga entre a base da máquina e a ferramenta para otimizar o espaço de avanço da ferramenta em processos multieixo e de peças unitárias.

Aplicações

• Adequado para usinagem multieixo e processos de peça única.
• Melhora a acessibilidade para geometrias complexas da peça e reduz interferências durante a usinagem.

Modelos disponíveis / Tamanhos

• M-52x52(3131G) — 150×116×60 mm
• M-96x96(8222G) — 192×156×60 mm
• M-52x52(3133G) — 150×116×100 mm
• M-96x96(8226G) — 192×156×100 mm

ESPECIFICAÇÕES (H=60)
Unidade: mm
Modelo | C×L×A | Pull Studs | Peso (kg)
M-52x52(3131G) | 150x116x60 | M-52x52PS / M-96x96PS | 7.9
M-96x96(8222G) | 192x156x60 | M-96x96PS | 13.5

ESPECIFICAÇÕES (H=100)
Unidade: mm
Modelo | C×L×A | Pull Studs | Peso (kg)
M-52x52(3133G) | 150x116x100 | M-52x52PS / M-96x96PS | 12.9
M-96x96(8226G) | 192x156x100 | M-96x96PS | 22.5

Detalhes técnicos

• Denominação: RECTANGULAR RISER -G
• Fabricante / Marca: HOMGE
• Variantes disponíveis: M-52x52(3131G), M-96x96(8222G), M-52x52(3133G), M-96x96(8226G)
• Alturas: H = 60 mm e H = 100 mm
• Dimensões típicas: 150×116×60 mm; 192×156×60 mm; 150×116×100 mm; 192×156×100 mm
• Pull studs compatíveis: M-52x52PS, M-96x96PS
• Pesos por variante: 7.9 kg, 13.5 kg, 12.9 kg, 22.5 kg
• Unidade das dimensões: mm
• Uso principal: elevar a peça para permitir folga da ferramenta e reduzir interferências; integração com sistemas de fixação zero-point
• Inclui imagens do produto e desenhos técnicos na página do produto
