Criostato para nitrogênio líquido

de fluxoem aço inoxidável

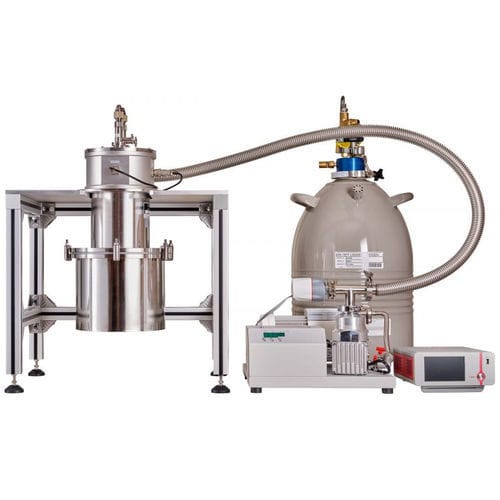

Este crióstato de chão utiliza um fluxo contínuo de azoto líquido de um dewar de armazenamento para arrefecimento e um elemento de fio resistivo para aquecimento. O sistema consiste em quatro partes separadas: uma câmara de vácuo de forma cilíndrica, com um recipiente de azoto líquido no topo, ambos integrados num suporte de chão; uma unidade de controlo de temperatura; uma bomba turbomolecular; e um dewar auto-pressurizado. O exterior da câmara de vácuo é feito de aço inoxidável, enquanto o interior é feito de cobre. O acesso ao interior da câmara de vácuo, que contém o elemento de aquecimento de fio e um suporte de sensor e de amostra feito à medida, faz-se soltando os parafusos de ligação no seu lado superior e puxando depois a parede cilíndrica da câmara para baixo. A passagem do cabo do sensor encontra-se no lado superior, contornando o recipiente de azoto líquido e terminando através de uma passagem hermética. A temperatura da câmara de vácuo pode atingir -195°C (78 K), enquanto a estabilidade da temperatura é de ±0,1°C (±0,1 K). O crióstato destina-se a ser utilizado com os nossos sensores Hot Disk® ou Hot Strip isolados com Kapton ou Teflon e com os nossos cabos revestidos a silicone de diâmetro fino, para minimizar a fuga de calor para a câmara de vácuo através dos cabos do sensor. A bombagem de vácuo inicial da câmara de vácuo, seguida da ligação do fluxo de azoto do dewar para o recipiente de azoto, é feita manualmente. A temperatura da câmara de vácuo é depois controlada pelo elemento de aquecimento do fio, o que é feito automaticamente pela aplicação Hot Disk Desktop através de comunicação USB. A aplicação Hot Disk Desktop pode ser programada para efetuar automaticamente uma série de medições com o instrumento Hot Disk a várias temperaturas da câmara.
