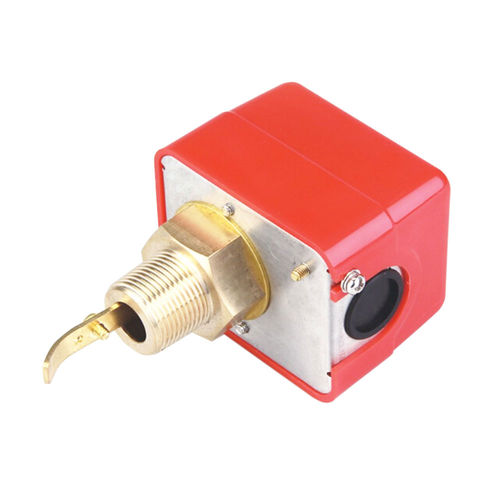

Controlador de fluxo tipo palheta HTW-WS

para águadigitalpara HVAC

Aplicação Este interrutor de caudal de água é utilizado em linhas de caudal líquido que transportam água ou qualquer outro fluido, não é prejudicial para o latão ou bronze fosforoso e não está classificado como um fluido perigoso Geral Tipo de controlo: Palheta Pressão estática máxima: 10 / 20 (kg/Cm*m) Limites de temperatura ambiente:0°C - 60°C Temperatura máxima do líquido: 100°C Interruptor elétrico: CLASSIFICAÇÃO SPDT :220VAC,15A Ligação: terminais de parafuso Caixa: Tampa de plástico com abertura para 1/2 tubo Montagem O fluxostato pode ser montado numa tubagem horizontal ou vertical. Montar o instrumento numa secção de tubo onde exista um percurso reto de pelo menos 5 tubos de diâmetro de cada lado do fluxostato. Ajustamento Nota: os ajustes selados não são ajustáveis no terreno. Regulação 1,Remover a tampa do interrutor 2,Para um caudal mais elevado - rodar o parafuso de ajuste da gama de caudal no sentido dos ponteiros do relógio 3,Para um caudal inferior, rodar o parafuso de regulação da gama de caudal no sentido contrário ao dos ponteiros do relógio. 4,Certifique-se de que a tampa do interrutor de caudal é recolocada antes de sair do trabalho. Especificações Interruptor de caudal industrial com terminal de parafuso AC 250V Especificação: Nome do produto Interruptor de caudal com palheta Modelo No. HTW-WS-25 Diâmetro da rosca (aprox.) 3,3 cm / 1,30" para tubulação Diâmetro (Aprox.) 2,2cm/ 0,86" Temperatura ambiente 0°C - 60°C Temperatura máx. Temperatura do líquido 100°C
