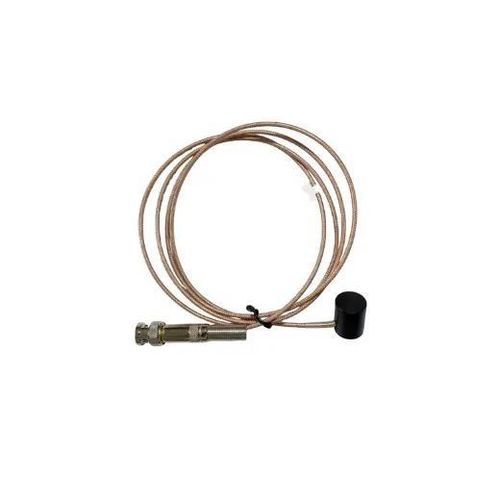

Transdutor de ultrassom cilíndrico 2MHz

piezoelétricopiezoelétricode contato direto

Descrição do produto
Este transdutor ultrassônico de 2 MHz foi desenvolvido para aplicações industriais de medição de nível e detecção ultrassônica que exigem estabilidade de frequência e projeto compacto da sonda. Integra um elemento piezoelétrico PZT-5 com estrutura de eletrodo completo, carcaça em ABS e superfície de contato em resina epóxi.

Visão geral
Conjunto de sonda único fornecido com elemento de detecção piezoelétrico, carcaça e cabo coaxial de 2,5 mm. Adequado para integração em ensaios ultrassônicos, sistemas de medição de nível, aquisição de sinal e projetos de P&D. As especificações abaixo baseiam-se na ficha técnica e em relatórios de teste fornecidos.

Principais características

• Frequência central: 2 MHz ±10% (em água)
• Elemento cerâmico piezoelétrico PZT-5
• Estrutura de eletrodo completo
• Largura de banda relativa (-6dB): 73%
• Largura de pulso (-20dB): 750 ns
• Sensibilidade relativa: ≥ -39 dB
• Capacitância: 1700 pF ±10%
• Cabo coaxial 2,5 mm, impedância 40 Ω
• Carcaça ABS com superfície de contato em resina epóxi 5010A/5010B
• Temperatura de armazenamento: -20 °C a 60 °C

Aplicações

• Sistemas industriais de medição de nível por ultrassom
• Equipamentos de detecção e sensores ultrassônicos
• Dispositivos de aquisição e ensaio de sinais
• P&D e integração de sondas personalizadas para laboratório ou indústria
• [A CONFIRMAR] A aplicação final depende do projeto do sistema do cliente

Especificações técnicas
Nome do produto: Sonda ultrassônica
Modelo: 2MHz
Material do elemento piezoelétrico: PZT-5
Dimensão do elemento piezoelétrico: Φ14 × 1 mm
Eletrodo: Eletrodo completo
Frequência central: 2 MHz ±10% (em água)
Largura de pulso (-20dB): 750 ns
Largura de banda relativa (-6dB): 73%
Capacitância: 1700 pF ±10%
Sensibilidade relativa: ≥ -39 dB
Tipo de cabo: Cabo coaxial
Diâmetro do cabo: 2,5 mm
Impedância: 40 Ω
Dimensões da carcaça: Φ17 × 22 mm
Material da carcaça: ABS
Material da superfície: Resina epóxi 5010A / 5010B
Temperatura de armazenamento: -20 °C a 60 °C
Norma: Norma empresarial
