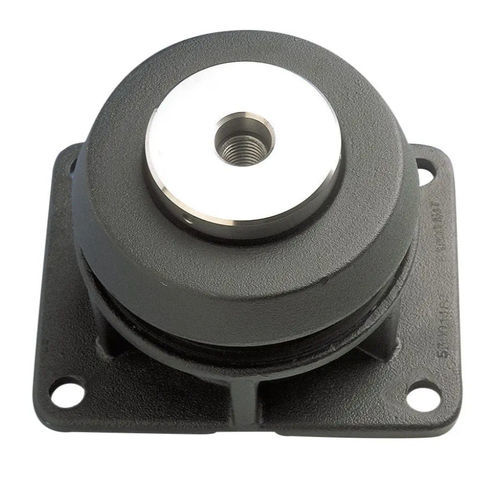

Isolador de vibração cônico 90520

em elastômeropara geradorpara serviços pesados

Descrição do produto
Suporte antivibração para motores pesados específicos. Este suporte de motor é constituído por um elemento elastomérico cónico encapsulado numa montagem em ferro fundido. Um batente ajustável integrado limita o deslocamento vertical e lateral durante choques. Este suporte está disponível em quatro alternativas diferentes, dependendo do tipo de fixação superior necessário. Pode ser fornecido com ou sem sistema de nivelamento e com um furo roscado ou um pino roscado.

Vantagens

• Melhoria no isolamento de vibrações e conforto acústico
• Temperatura de operação do suporte: -10 °C a +70 °C
• Duas versões disponíveis
• Silentbloc para motores pesados

Aplicações e especificações gerais
Este suporte foi concebido para suspender geradores fixos ou móveis que exigem um elevado nível de isolamento de vibrações e proteção contra choques. A carga por suporte varia de 600 kg a 2300 kg. Esta gama de cargas é coberta por 5 variantes diferentes (12 a 16) claramente identificadas por marcação de cor.

Alternativas disponíveis (fixação superior)

• 905201: Sem sistema de nivelamento - furo roscado M24 x 3.00
• 905202: Sistema de nivelamento incorporado - furo roscado M24 x 3.00
• 905203: Sem sistema de nivelamento - pino roscado M24 x 3.00
• 905206: Sistema de nivelamento incorporado - pino roscado M24 x 3.00

Especificações técnicas

• Configuração: cónico
• Material: borracha
• Aplicações: para motores
• Carga estática: Max.: 2,300 daN; Min.: 600 daN
• Diâmetro: 96 mm (3.78 in)
• Carga por suporte (indicada acima): de 600 kg a 2300 kg
