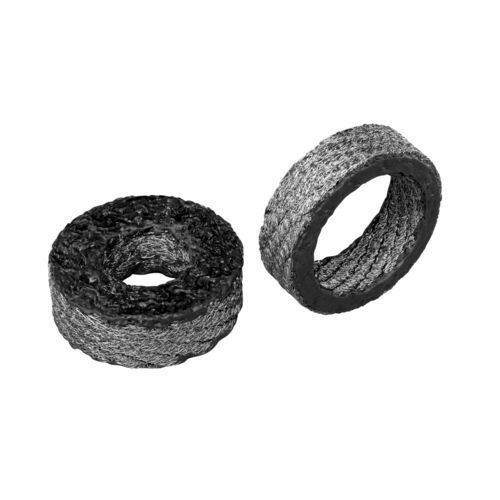

Isolador de vibração redondo VIBSOL®

metálicoem fio metálicoem elastômero

Descrição
O suporte antivibração redondo VIBSOL® é um amortecedor de almofada metálica com núcleo de fio de aço inoxidável e pastilhas de elastômero antiderrapantes em ambas as faces. Projetado para instalação simples sob estruturas de máquinas, fornece isolamento vibratório para máquinas rotativas e alternativas. Estão disponíveis duas versões de rigidez para corresponder às características e frequências de operação da máquina.

Vantagens

• Facilita o isolamento vibratório de máquinas rotativas por colocação simples sob a estrutura
• Insensível a óleos, variações de temperatura e fadiga, adequado para ambientes industriais
• Proporciona ótima estabilidade para equipamentos suspensos ou montados em estrutura
• Ampla gama de cargas utilizáveis com frequência própria praticamente constante, simplificando a seleção

Características (segundo as especificações do produto)

• Configuração: redonda
• Material: almofada metálica com pastilhas de elastômero
• Aplicações: montagem de máquinas (máquinas rotativas, máquinas-ferramenta, equipamentos de conformação)
• Outras características: amortecedor de almofada metálica com núcleo de fio de aço inoxidável
• Carga estática: Máx. 5.000 daN; Mín. 50 daN
• Valores de diâmetro listados: 70 µm; 72 µm; 116 µm; 156.000 µm (também fornecido em polegadas: 2.756 in, 2.835 in, 4.567 in, 6.142 in); Máx.: 156 µm; Mín.: 72 µm

Características técnicas / especificações

• Versões disponíveis: standard — frequência natural 22–30 Hz (típico para máquinas-ferramenta)
• Versão W / espessa — rigidez reduzida, frequência natural 15–22 Hz (típico para máquinas de conformação)
• Intervalo de carga estática: 50 daN a 5.000 daN
• Construção: almofada metálica redonda com pastilhas de elastômero em ambos os lados e reforço em fio de aço inoxidável
• Aplicações típicas: isolamento vibratório de máquinas rotativas, prensas, equipamentos de conformação e maquinaria industrial similar
