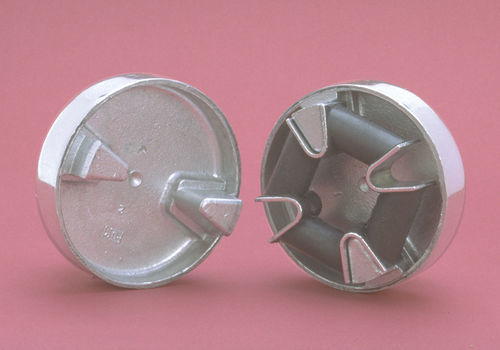

Acoplamento flexível MINIFLEX®compactolargoem alumínio
Guardar nos favoritos
Comparar
Características
- Tipo
- flexível
- Estrutura
- compacto, largo, em alumínio
- Outras características
- com medição de torque
- Fixação
- flangeado
- Torque
MÁX: 120 Nm
(88,507458 ft.lb)MÍN: 2,5 Nm
(1,843905 ft.lb)- Velocidade de rotação
MÁX: 10.000 rpm
(62.831,8531 rad.min-1)MÍN: 4.000 rpm
(25.132,7412 rad.min-1)
Descrição
Descrição
Acoplamento flexível compacto projetado para aplicações com espaço de instalação reduzido e menor empilhamento axial.
Elemento flexível
Flange
Vantagens
Especificações
Especificações técnicas
Acoplamento flexível compacto projetado para aplicações com espaço de instalação reduzido e menor empilhamento axial.

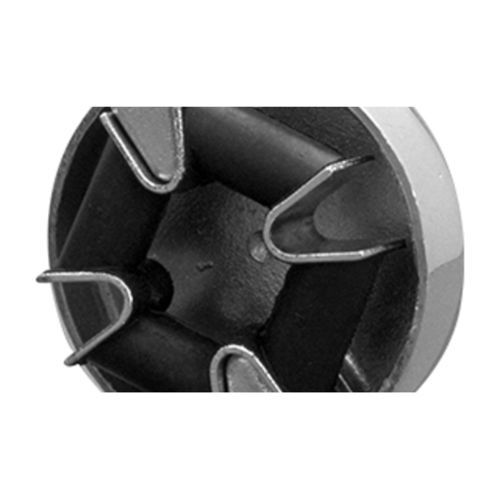

Elemento flexível
- Bloco de borracha natural ligado a armaduras metálicas em V
Flange
- Alumínio ou ferro fundido
- Segmento de acionamento
Vantagens
- Atuação eficaz na atenuação de irregularidades cíclicas e picos de torque
- Vida útil muito longa assegurada pela pré-compressão do elemento flexível
- Tolerância a grandes desalinhamentos, evitando a necessidade de alinhamento preciso das máquinas a acoplar
Especificações
- Montagem por pressão
- Forma cilíndrica compacta e lisa sem saliências
- O elemento flexível é pré-comprimido durante a montagem, o que amplia as condições de operação em que a borracha não está sujeita a tração
Especificações técnicas
- Tipo: flexível
- Aplicações do produto: máquinas
- Construção: compacta, larga
- Outras características: torque
- Sistema de instalação: flange
- Torque: Máx.: 120 Nm (88.50746 ft.lb) — Mín.: 2,5 Nm (1.84391 ft.lb)
- Velocidade de rotação: 4.000 rpm, 7.000 rpm, 9.000 rpm, 10.000 rpm (25,132.7412 rad.min-1, 43,982.2972 rad.min-1, 56,548.6678 rad.min-1, 62,831.8531 rad.min-1)
