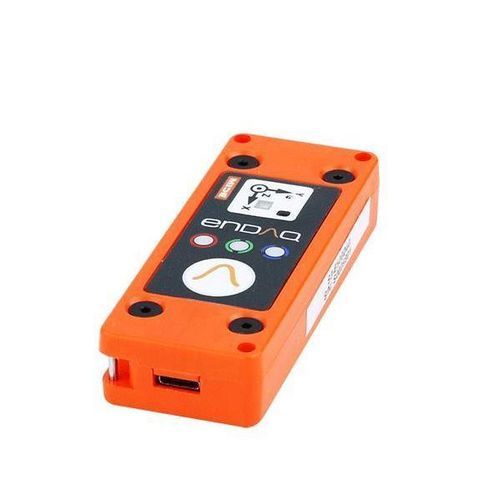

Registrador de dados de vibração S3-D40

de impactode umidadede intensidade luminosa

Descrição
O S3-D40 é um gravador de vibração compacto com sensores ambientais integrados, projetado para testes de vibração de uso geral e monitorização de transporte. O baixo custo e o formato portátil tornam-no adequado para verificações pontuais em laboratório, campo e linha de produção.

Especificações resumidas

• Material do invólucro: Policarbonato
• Acelerómetro capacitivo digital: ±40g
• Bateria: 250 mAh (recarregável)
• Armazenamento: 8 GB

Acessório
Kit de montagem (15 $)

Características do produto

• Conveniente
  • Sistema autónomo com sensores, armazenamento local e bateria recarregável
  • Formato de mão para fácil colocação e realocação
  • Configuração rápida via interface USB
• Adaptável
  • Múltiplas opções de acelerómetros para alcance dinâmico alargado
  • Muitos sensores integrados num único dispositivo
  • Condições de ativação e taxas de amostragem programáveis pelo utilizador
• Fiável
  • Comprovado em ambientes severos por mais de 2.000 clientes e pela Marinha dos EUA
  • Calibrado com acelerómetro rastreável ao NIST (certificado disponível)
  • Capacidade de armazenamento adequada a milhares de milhões de pontos de dados

Especificações do acelerómetro
Tipo de acelerómetro | Intervalo | Taxa de amostragem | Largura de banda | Ruído | Resolução
Capacitivo digital | ± 40g | 4.000 Hz | 0 a 300 Hz | < 0,01 gRMS | 0,00008 g

Especificações dos sensores adicionais
Sensor | Intervalo de medição | Resolução | Taxa de amostragem
Giroscópio | 2000°/s | 0,06 °/s | 0 (off) a 3.200 Hz
Magnetómetro | ± 1300 µT | 0,3 µT | 0 (off) a 10 Hz
Temperatura | -40 a 85 °C | 0,01 °C | 0 (off) a 10 Hz
Pressão | 1 a 200 kPa | 1,6 Pa | 0 (off) a 10 Hz
Humidade | 0 a 100 %RH | 0,04 % RH | 0 (off) a 10 Hz
Luz | 0 a > 20 uV | <100 mlx | 0 (off) a 4 Hz

Especificações ambientais
Parâmetro | Intervalo | Notas
Temperatura de funcionamento | -10°C a 55°C (14°F a 131°F) | Recarregamento 0°C a 45°C (32°F a 113°F)
Temperatura de armazenamento recomendada | 0°C a 25°C (32°F a 77°F) - Até 1 ano | Até 1 mês: -10°C a 45°C. Até 3 meses: -10°C a 40°C
Humidade | 0 a 95 %RH | Não condensante
Pressão | 20 kPa a 110 kPa (2,9 psi a 16,0 psi) | Pressão absoluta
Limite de choque | > 3.000 g | Ver relatório de choque (PDF)
Suscetibilidade a campo elétrico | 2 MHz a 18 GHz @ 200 V/m | Ver relatório de ensaio EMI (PDF)
Suscetibilidade a campo magnético | 30 Hz a 100 kHz | Ver relatório de ensaio EMI (PDF)

Bateria & Armazenamento
Taxa de amostragem | Capacidade de armazenamento | Gravação contínua | Trigger acc. principal | 2º trigger acc. | Trigger periódico/tempo
50 Hz | 103 dias | 17 horas | 53 horas | 64 dias
200 Hz | 26 dias | 17 horas | 53 horas | 64 dias
800 Hz | 6,5 dias | 16 horas | 53 horas | 60 dias
4.000 Hz | 31 horas | 12 horas | 52 horas | 52 dias
Nota: A autonomia da bateria depende da configuração, idade da bateria e temperatura. Os valores assumem bateria relativamente nova à temperatura ambiente com definições padrão.

Mecânica & Dimensões
Massa | 40 gramas
Material do invólucro | Policarbonato
Fixação - Parafuso | 4-40 bolts (70 in-oz)
Fixação - Fita (Dupla face) | 3M 950 tape
Comprimento | 76,2 mm (3,00")
Largura | 29,8 mm (1,18")
Espessura | 15,0 mm (0,59")
Proteção de entrada | IP50 (protegido contra pó)

Software & Serviços
Ferramentas gratuitas: enDAQ LAB para configuração e relatórios básicos, enDAQ CLOUD para upload e relatórios avançados, e bibliotecas Python open-source para análise de dados.

Aplicações

• Deteção e registo de vibrações
• Ensaios de choque e impacto
• Monitorização de expedições e transporte
• Monitorização sem fios com Wi‑Fi
• Testes ambientais

Especificações técnicas

• Brand: enDAQ
• Model: S3-D40
• Acelerómetro: capacitivo digital, ±40g, até 4.000 Hz de amostragem
• Largura de banda do acelerómetro: 0 a 300 Hz
• Ruído do acelerómetro: < 0,01 gRMS; resolução 0,00008 g
• Sensores adicionais: giroscópio, magnetómetro, temperatura, pressão, humidade, luz
• Bateria: 250 mAh (recarregável)
• Armazenamento: 8 GB
• Massa: 40 g
• Material do invólucro: Policarbonato
• Proteção de entrada: IP50 (protegido contra pó)
• Temperatura de funcionamento: -10°C a 55°C
• Limite de choque: > 3.000 g
• Fixação típica: parafusos 4-40 ou fita dupla face 3M 950
