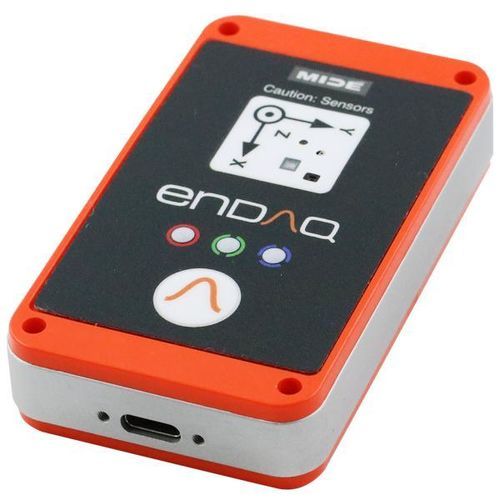

Registrador de dados de vibração W5-D40

de umidade relativade intensidade luminosade aceleração

Visão geral
O W5-D40 é um gravador de vibração sem fio compacto com sensores ambientais integrados. Armazena gravações localmente (16 GB) e pode fazer upload para o enDAQ CLOUD via Wi‑Fi após uma sessão; o upload sem fio pode ser desativado para operação offline. A caixa combina policarbonato e alumínio 7075 e o dispositivo inclui bateria recarregável de 1.250 mAh para monitoramento prolongado.

Descrição curta

• Caixa: Policarbonato e Alumínio 7075
• Acelerômetro: Capacitivo digital, ±40 g, até 4 000 Hz
• Bateria: 1.250 mAh recarregável
• Armazenamento: 16 GB onboard

Características do produto

• Standalone: sensores, armazenamento e bateria integrados em formato portátil; configuração via USB
• Flexível: múltiplas faixas do acelerômetro e condições de acionamento/amostragem programáveis
• Pronto para campo: calibrado com referência rastreável NIST; projetado para ampla gama de condições operacionais

Especificações do acelerômetro
Tipo: capacitivo digital
Faixa: ±40 g
Taxa máxima de amostragem: 4.000 Hz
Largura de banda: 0–300 Hz
Ruído: < 0,01 gRMS
Resolução: 0,00008 g

Especificações de sensores adicionais
Microfone: 105 dB — Amostragem: 0 (off) a 20.000 Hz
GPS localização: precisão 2,5 m — Amostragem: 0 a 1 Hz
Tempo GPS: resolução 60 ns — Amostragem: 0 a 1 Hz
Giroscópio: faixa 2000°/s — resolução 0,06°/s — Amostragem: 0 a 3.200 Hz
Magnetômetro: ±1300 µT — resolução 0,3 µT — Amostragem: 0 a 10 Hz
Temperatura: -40 a 85 °C — resolução 0,01 °C — Amostragem: 0 a 10 Hz
Pressão: 1 a 200 kPa — resolução 1,6 Pa — Amostragem: 0 a 10 Hz
Humidade: 0 a 100 %RH — resolução 0,04 %RH — Amostragem: 0 a 10 Hz
Luz: 0 a >20 µV — <100 mlx — Amostragem: 0 a 4 Hz

Especificações ambientais
Temperatura de operação: -20 °C a 60 °C (recarregar: 10 °C a 45 °C)
Temperatura de armazenamento recomendada: -20 °C a 25 °C
Humidade: 0 a 95 %RH (não condensante)
Pressão: 20 kPa a 110 kPa (pressão absoluta)
Limite de choque: 500 g (0–40 °C); 100 g (-40 a 80 °C)
Susceptibilidade a campo elétrico: 2 MHz a 18 GHz @ 200 V/m
Susceptibilidade a campo magnético: 30 Hz a 100 kHz

Bateria & desempenho de armazenamento (exemplos)
Taxa 50 Hz: gravação contínua até 64 dias; gatilho accel. principal ~3,7 dias; 2º gatilho accel. ~11 dias; gatilho periódico/tempo ~333 dias
Taxa 200 Hz: armazenamento ~40 dias; gatilho accel. principal ~3,7 dias; 2º gatilho accel. ~11 dias; periódico ~331 dias
Taxa 800 Hz: armazenamento ~15 dias; gatilho accel. principal ~3,4 dias; 2º gatilho accel. ~11 dias; periódico ~312 dias
Taxa 4.000 Hz: armazenamento ~4 dias; gatilho accel. principal ~2,8 dias; 2º gatilho accel. ~11 dias; periódico ~270 dias

Dimensões & especificações mecânicas
Massa: 100 g
Material da caixa: policarbonato superior/inferior, reforço central em alumínio (7075)
Montagem (parafuso): 6-32 bolts (23 ft‑lb)
Montagem (fita): 3M 950 dupla face
Comprimento: 86,4 mm — Largura: 50,0 mm — Espessura: 21,3 mm
Índice de proteção: IP50 (protegido contra poeira)

Software gratuito & Cloud
enDAQ LAB: aplicação local para configurar sensores, ver canais, relatórios básicos e exportar dados
enDAQ CLOUD: upload na nuvem para relatórios, acesso API, armazenamento e alertas
Bibliotecas Python open-source: parsing IDE, geração de PSD/SRS, dupla integração e reamostragem

Notas
Estojo rígido incluído em pedidos elegíveis de data loggers enDAQ. Kit de montagem disponível como acessório.

Especificações técnicas

• Brand: enDAQ
• Model: W5 (variant: W5-D40)
• SKU / MPN: W5-D40
• Acelerômetro: capacitivo digital, ±40 g, amostragem 4 000 Hz
• Armazenamento onboard: 16 GB
• Bateria: 1.250 mAh recarregável
• Massa: 100 g
• Dimensões: 86,4 mm x 50,0 mm x 21,3 mm
• Índice de proteção: IP50
• Faixa de operação: -20 °C a 60 °C
• Sensores adicionais: microfone, GPS, giroscópio, magnetômetro, temperatura, pressão, humidade, luz
