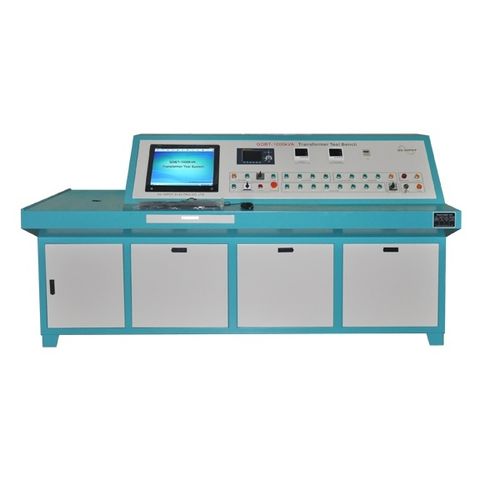

Banco de ensaio elétrico GDBT-1000kVA

manualde transformador

Bancada de Teste de Transformador GDBT-1000kVA Objeto de teste: 22.Transformadores monofásicos de 9kV e transformadores especiais, tensão e corrente de carga: AC 0-650V/78A, AC 0-1200V/29A, AC 0-2400V/14.6A A impedância do transformador testado está dentro de 7%, o lado da AT é 23kV, 11kV, 6kV. O lado BT é de 0.05kV-2.4kV. Esta bancada de teste pode realizar o teste abaixo 1. Teste sem carga incluindo a perda sem carga, a percentagem de corrente sem carga em relação à corrente nominal. 2. Teste de carga incluindo perda de carga, porcentagem de tensão de impedância, conversão automática de temperatura e teste de perda de carga abaixo de 30% ou acima da corrente total. 3. Teste de tensão induzida. Características 1. Registro manual de dados de teste e salvar no banco de dados. 2. Os dados do teste sem carga podem ser corrigidos automaticamente por forma de onda e tensão nominal. 3. Os dados do teste de carga podem ser corrigidos por temperatura (75℃, 100℃, 120℃, 145℃) e corrente nominal. 4. No teste sem carga, a tensão lateral de BT pode ser monitorizada. 5. No teste de carga, a corrente lateral HV pode ser monitorizada. 6. Todas as funções e processos de teste podem ser selecionados e controlados por botões do painel frontal. 7. Todos os resultados dos testes são corrigidos de acordo com os requisitos da GB1094, IEC60076 ou ANSI C57. 8. O procedimento de teste pode ser feito por software de PC. 9. Todos os dados podem ser armazenados e impressos. 10. Com funções de proteção zero, proteção de sobrecorrente e proteção de sobretensão. 11. Interruptor de alcance CT/PT automaticamente. 12. O banco de ensaio controlará completamente todo o circuito do laço e monitorará a medição. 13. Sistema de alarme de segurança
