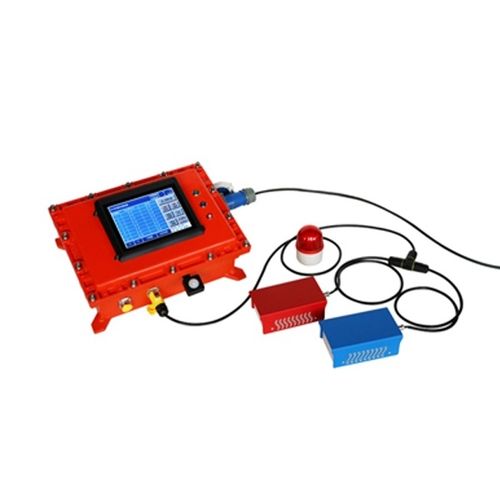

Dispositivo de monitoramento da densidade GD8000C

de detecção de fugasSF6

GD8000C SF6 Sistema de Monitorização Online do Alarme de Fuga de Gás Informações gerais O sistema de alarme de vazamento quantitativo é usado principalmente na sala de interruptores SF6 de 35kV e na sala GIS de 110kV, 220kV e 500kV na subestação para monitorar o vazamento de gás SF6 no ambiente da sala de equipamentos elétricos SF6 combinados e o conteúdo de oxigênio no ar em tempo real. Quando o gás SF6 vaza, a densidade do gás SF6 é mais de 5 vezes a do ar, que se acumula no espaço inferior e causa deficiência local de oxigênio, causando grandes acidentes. O GD8000C SF6 Gas Leakage Alarm Online Monitoring System usa vários conjuntos de novos sensores SF6-O2 importados de alta sensibilidade, sensores de temperatura e sensores de umidade. Quando as concentrações internas de SF6 e O2 mudam ligeiramente, os sensores podem responder a essas mudanças imediatamente, mesmo que a concentração de SF6 seja 10ppmv pode ser efetivamente monitorada. A mudança de concentração monitorada pelo sensor é convertida em um sinal digital de comunicação RS485 pelo transmissor, módulo A/D, módulo de comunicação RS485 e microcomputador de chip único, e o sinal é enviado ao controlador principal através do barramento RS485 no local, e o controlador principal executa o processo de dados e armazena, julga se há necessidade de alarme e comunicação remota.
