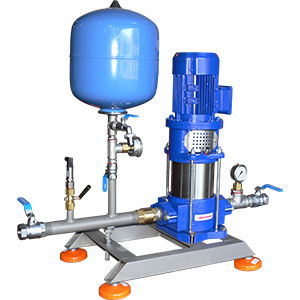

Grupo de bombeamento de água ZHI, ZHJ series

autoescorvantecentrífugoestacionário

Generalidades Os conjuntos ZHI e ZHJ são baseados em uma única bomba OPA e OPB e completos com válvulas anti-retorno, um acumulador hidráulico e um sistema de controle. A configuração definida depende da utilização e aplicação pretendidas. Os conjuntos de bombas simples construídos como sistemas paralelos de várias bombas são concebidos para bombear água, aumentar a pressão da água nas redes de abastecimento e compensar as perdas hidráulicas resultantes dos parâmetros das condutas fornecidas. Principais aplicações: Pequenas redes de abastecimento de água; Sistemas de hidrante/standpipe de interior; Sistemas de irrigação (para jardinagem e agricultura); sistemas de abastecimento e tratamento de água industrial (sistemas de arrefecimento, sistemas de limpeza, etc.). Desenho ZHI e ZHJ são conjuntos de bombas simples. A bomba é instalada em uma estrutura de suporte e possui válvulas de corte e de retenção, controles (pressostato de ACV ou transdutor de pressão), um sistema de controle e um acumulador hidráulico. Unidades de bombeamento A ZHI e a ZHJ dispõem de unidades de bombagem OPA e OPB (OPA modernizada). Estrutura de suporte A estrutura é soldada a partir de perfis de aço. Apoia-se em amortecedores de vibrações com ajuste de altura na faixa de 20 mm e um sistema de nivelamento. A estrutura de suporte pode ser feita opcionalmente de aço carbono estrutural com revestimento de zinco por imersão ou aço austenítico. Conexões A bomba tem uma válvula anti-retorno. Os conjuntos ZHI.2 a ZHI.3 e ZHJ.0 a ZHJ.3 também incluem válvulas de esfera de corte nas extremidades de entrega e de sucção/alimentação. O lado da entrega também dispõe de um manómetro instalado no tubo de entrega ou no acumulador hidráulico (ZBW.5: capacidade de 200 litros, ou tanques ZBO).
