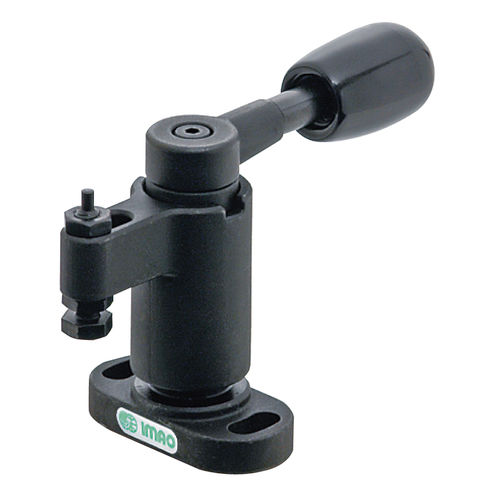

Dispositivo de aperto pivotante QLSWC

mecânicopara usinagempara peças a usinar

Abraçadeira manual giratória para uma montagem rápida da peça de trabalho sem utilizar ferramentas. O braço do grampo oscila para a posição sobre a peça de trabalho e fixa diretamente rodando a pega. A came em espiral proporciona uma fixação rápida com um máximo de 3500N. Ideal para maquinagem, montagem e dispositivos de inspeção. Pode fixar superfícies rugosas e superfícies acabadas. A posição do punho é ajustável de 30 em 30 graus através de um encaixe dodecagonal no cubo. Direção de rotação do braço de fixação: Sentido horário (direita) ou anti-horário (esquerda) Força de aperto: 1100 a 3500N Carga de funcionamento admissível do botão: 100 a 300N Materiais Corpo, pega, fuso de aperto: Aço S45C, temperado e revenido, acabamento em óxido preto/níquel eletrolítico Braço: aço SCM440, temperado e revenido, acabamento em óxido preto/niquelado sem eletrólise Eixo de excêntrico: Aço SCM415, temperado e revenido, acabamento em óxido preto/niquelado sem eletrólise Manípulo: Plástico fenólico preto
