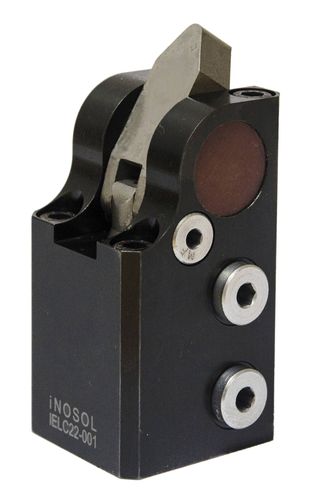

Grampo articulado hidráulico de dupla ação IELC series

Pinça de Alavanca Excêntrica hidráulico, 250 bar, duplo efeito - Incl. detecção pneumática - A alavanca não deve ser endurecida - Flange superior e flange inferior - Conexão rosca e O-Ring - Baixa interferência no contorno - Design compacto A alavanca excêntrica é um cilindro de pressão de duplo efeito, no qual a alavanca de aperto é movida sobre um ponto rotativo montado excentricamente para apertar a peça de trabalho. Recomendações de uso: A braçadeira excêntrica tem uma fixação relativamente alta força com uma pequena área de base. Por este motivo, esta solução é adequado para máquinas com alta potência e desafiadoras espaços. Abastecimento de óleo através de canais perfurados ou através da unidade rosca M10x1. Para a instalação do cilindro de aperto, o flange superfícies devem ser adaptadas à altura do peça de trabalho. Estes grampos são particularmente adequados quando não há é possível girar a alavanca de aperto. A vazão de cerca de 1,8 l/min não deve ser excedida. Quando as alavancas de tensão do cliente são utilizadas, elas devem ser equipado com um parafuso de impulso ou endurecido no aperto / superfície de apoio. O uso de alavancas laterais de fixação com ganso não é recomendado
