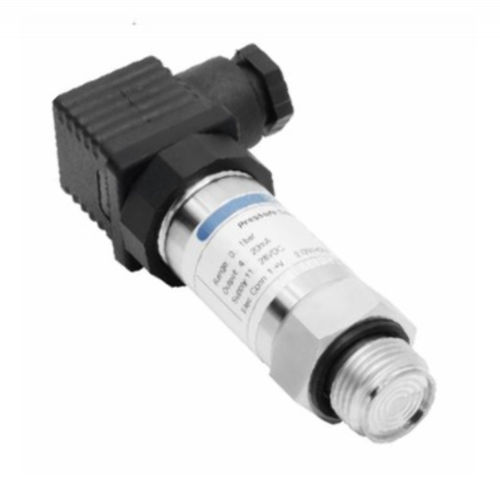

Transmissor de pressão relativa CP02

absolutapiezorresistivode membrana

Descrição
Transmissor de pressão industrial CP02 disponível nas versões absoluto, relativo e relativo selado, concebido para medições de pressão de -1…0 bar até 0…1000 bar. Saída analógica, indicado para aplicações industriais com invólucro protegido (IP65).

Principais características

• Faixa de medição: -1 a 0 bar … 0 a 1000 bar
• Tipos de pressão: Relativo, Relativo selado, Absoluto
• Conexão de processo: M20x1.5 macho (outras conexões disponíveis mediante pedido)
• Não linearidade: 0,5% do fundo de escala (FS)
• Proteção do invólucro: IP65

Desempenho e ambiente

• Erros e deriva:
  • Deriva térmica do zero: ≤ ±0,05% FS/°C (≤1 bar); ≤ ±0,03% FS/°C (>1 bar)
• • Deriva térmica na inclinação: ≤ ±0,05% FS/°C (≤1 bar); ≤ ±0,03% FS/°C (>1 bar)
• • Estabilidade a longo prazo: Máx ±0,3% FS por ano
• Temperaturas:
  • Temperatura de operação: -30 °C a 80 °C; variantes: -10 °C a 60 °C (Exia); -20 °C a 60 °C (Exd); -10 °C a 70 °C (cabo)
• • Temperatura de armazenamento: -40 °C a 120 °C; variante cabo: -20 °C a 85 °C
• • Compensação de temperatura: 0 °C a 50 °C

Alimentação e saídas

• Alimentação: 11–28 V CC (versões 2 fios 4–20 mA), 11–28 V CC (versões 3 fios 0–5 V, 1–5 V, 0–10 V), ou 3.3 V / 5 V CC para sinais específicos
• Sinais de saída disponíveis: 4–20 mA (2 fios); 0–5 V, 1–5 V, 0–10 V (3 fios); 0,5–2,5 V ou 0,5–4,5 V (3 fios conforme opção)
• Carga: ≤ (U-11) / 0.02 Ω (2 fios); ≥ 10 kΩ (3 fios)
• Saída elétrica: conector DIN43650 ou cabo (1,5 m)

Observações
Possibilidade de fornecimento com certificado de calibração (opção COFRAC disponível para a versão CP02).
