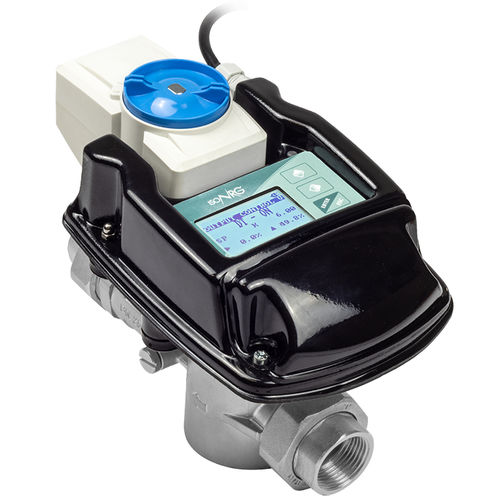

Válvula de regulação THERMAG VALVE CS611

de esferacom atuador elétricopara água

Apresentação
A nova THERMAG VALVE CS611 ISONRG é uma válvula inteligente de regulação de 2 vias com contador de energia térmica eletromagnético integrado. Fornece controlo energético fiável, cálculo preciso da energia e medição para faturação conforme EN1434 e a diretiva MID 2014/32/EU. Projetada para medir e monitorizar o consumo energético em sistemas de aquecimento e arrefecimento, em edifícios novos e existentes, com conectividade a sistemas de gestão de edifícios (BMS) e plataformas IoT.

Princípio de funcionamento
O medidor de caudal eletromagnético baseia-se na lei de indução eletromagnética de Faraday: é gerada uma tensão quando um líquido condutor atravessa um campo magnético. Esta tecnologia garante uma precisão de 0,8% do valor medido (v.r.) para fluidos térmicos condutivos, incluindo misturas com aditivos.

Materiais e construção

• Corpo da válvula: latão DZR anticorrosão (EN12165-CW617N-DW)
• Sensor de caudal: corpo em PEEK com eléctrodos em HC276
• Unidade de válvula: válvula de esfera modulante 2 vias, dispositivo único e inseparável

Parâmetros ajustáveis

• Vazão (Flowrate)
• Potência térmica
• Diferença de temperatura (ΔT)
• Temperatura de entrada (T1)
• Temperatura de saída (T2)
• Pressão diferencial
• Fonte externa do processo ou do BMS

Unidade eletrónica e comunicações

• Display LCD retroiluminado de 3 linhas
• Alimentação: 24 V AC/DC
• Porta de comunicação: RS485 série / Ethernet RJ45
• Protocolos suportados: MODbus RTU/IP, BACnet MS-TP, FTPs, WEBs, NTPs (e outros para integração BMS/IoT)
• Servidor web integrado para partilha de dados e análise do estado do dispositivo

Entradas/Saídas e sinais

• Saída digital: 1 x ON/OFF, 1250 Hz, 100 mA, 30 Vdc
• Entrada digital: 1 x programável
• Entrada analógica: 1 x programável 0–10 V ou 0–22 mA

Características especiais

• Medidor de caudal eletromagnético imune à presença de aditivos no fluido térmico
• Compatível com misturas água+glicol (etilenoglicol ou propilenoglicol) até 40%, cálculo conforme MI004
• Operável como ePICV ou eDPCV
• Até 7 grandezas ajustáveis para controlo de vazão

Aprovações e certificações

• Marcação CE
• MID – MI004 (indicado)

Características técnicas / Especificações

• Diretiva MID 2014/32/EU
• Precisão de medição do caudal: até 0,8% v.r.
• Tamanhos de sensor disponíveis: 1/2”, 3/4”, 1”, 1¼”, 1½”, 2”
• Qp [m³/h]: 1,5 / 2,5 / 3,5 / 6 / 10 / 15
• Intervalo de temperatura do líquido no sensor: -10 °C … +100 °C
• Pressão nominal: PN16 (16 bar)
• Materiais do sensor e corpo: latão DZR e PEEK – eléctrodos em HC276
• Tipo de sensor de temperatura: PT500 – DS/PS – certificado MI004
• Comprimentos de cabo do sensor de temperatura: 3 m / 5 m em silicone
• Intervalo de medição de temperatura: 0 °C … +150 °C
• Display: LCD retroiluminado 3 linhas
• Alimentação: 24 V AC/DC
• Comunicações: RS485 e Ethernet RJ45; protocolos MODbus RTU/IP, BACnet MS-TP e outros
• E/S: saída digital ON/OFF, entradas digitais e analógicas programáveis (0–10 V / 0–22 mA)
