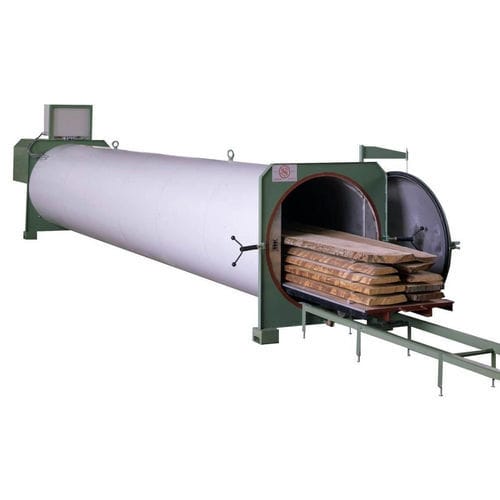

Secador a vácuo EM2V

elétricode bateladade ar

Visão geral do produto
Os secadores a vácuo EM2V e EM5V são instalações industriais de secagem projetadas para oficinas de carpintaria de pequena e média dimensão, destinadas a secar volumes limitados de madeira com ciclos controlados a baixa temperatura. O sistema é controlado pelo Vacutronic e pode ser ligado a um PC Windows para monitorização remota e arquivo dos ciclos. A unidade dispõe de três modos de operação conforme as necessidades de produção.

Processo de secagem
A secagem é realizada em vácuo a baixas temperaturas para favorecer a transmigração e evaporação da água sem provocar choques térmicos que causem fissuras ou deformações. Um gerador de vapor mantém a humidade superficial para evitar rachaduras, enquanto um condensador remove o vapor em suspensão. Um ventilador elétrico com elementos de aquecimento faz circular o ar condicionado através da pilha de madeira. Ciclos de vácuo periódicos promovem a migração da água do interior das células para a superfície; os condensados são drenados regularmente para estabilizar as condições da câmara.

Modos de funcionamento

• Totalmente automático
• Semi‑automático
• Manual

Principais vantagens

• Resultados controlados: reduzida formação de fissuras e empenamento; sem alterações significativas de cor; ausência de tensões internas; resistência mecânica preservada.
• Amplo leque de materiais: adequado para secar secções espessas e madeiras com elevada humidade inicial (tábuas, semiacabados).
• Baixos custos de exploração: perdas térmicas reduzidas e utilização eficiente de energia elétrica e térmica; intervenção manual limitada.
• Baixa manutenção: construção compacta e racional, dispositivos automáticos simples e materiais anticorrosivos.

Principais características

• Autoclave em aço inox AISI 304
• Isolamento com 50 mm de espessura
• Quadro eléctrico com microprocessador (Vacutronic) para programação e gestão automática
• Sondas de humidade em elemento de amostra
• Remoção manual do carrinho: capacidade para pilha 700 × 700 mm, comprimento até 6 000 mm; trilhos externos
• Três elementos de aquecimento elétricos posicionados na base do autoclave (3 × 2,5 kW no EM2V)
• Bomba de vácuo hidráulica com sistema de condensação
• Gerador de vapor para humidificação
• Ventilador Ø 600 mm
• Tiras de alumínio de 20 mm

Tabela de peças (referência)
1 | Porta | 5 | Gerador de vapor
2 | Pilha de madeira | 6 | Bomba de vácuo
3 | Eletroventilador | 7 | Carrinho
4 | Armário Vacutronic | 8 | Válvula de descarga

Descrição técnica (secador EM2V)
Resistências elétricas: 3 × 2,5 kW
Dimensões máximas da madeira em secagem: 700 × 700 × 6 000 mm
Área da base: 1 070 × 7 000 mm
Altura de ocupação: 1 200 mm
Peso total (EM2V): aprox. 800 kg
Ligação elétrica: 380 V, 50 Hz
Potência instalada: 9,25 kW
Consumo médio horário: aprox. 5 kW/h

Especificações técnicas

• Modelos: EM2V e EM5V (série EM)
• Autoclave: AISI 304 inox (ou aço pintado conforme a espécie)
• Isolamento: 50 mm
• Controlador: Vacutronic com microprocessador e conectividade PC para monitorização e arquivo
• Modos: totalmente automático, semi‑automático, manual
• Controlo de humidade: sondas e elemento de amostra; condensador
• Humidificação: gerador de vapor integrado
• Vácuo: bomba hidráulica com gestão de condensados
• Aquecimento: resistências elétricas (ex. 3 × 2,5 kW para EM2V)
• Circulação de ar: ventilador Ø 600 mm
• Carrinho: pilhas 700 × 700 mm, comprimento até 6 000 mm; remoção manual
• Tiras de alumínio: 20 mm
• Tamanho máximo de secagem: 700 × 700 × 6 000 mm
• Área/base: 1 070 × 7 000 mm; altura: 1 200 mm
• Peso (EM2V): aprox. 800 kg
• Alimentação elétrica: 380 V, 50 Hz; potência instalada: 9,25 kW; consumo médio: ~5 kW/h
