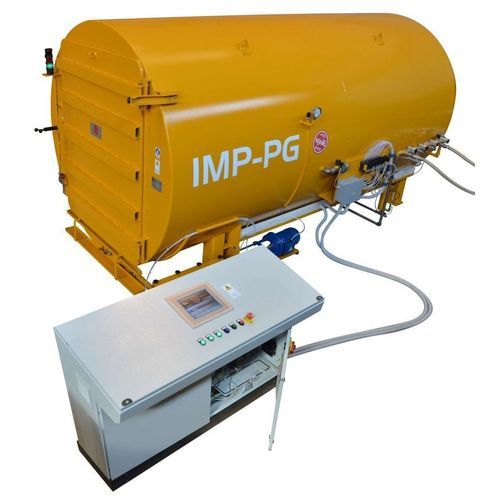

Sistema de impregnação a vácuo IMP-PG series

de envernizamento

Apresentação
Sistemas de impregnação e envernizamento a vácuo série IMP-PG. O autoclave estanque permite penetração e absorção eficazes de impregnações e vernizes através do vácuo controlado e atomização.

Arquitetura da instalação
A instalação é composta por um autoclave de grande espessura capaz de suportar depressão máxima de 400 mmHg ou 700 mmHg. As peças são carregadas num suporte móvel com um carro que entra no autoclave por trilhos. Na base do autoclave existe um reservatório de produto (aprox. 70–100 litros). Uma bomba conduz o produto para atomizadores dispostos em estrela sobre um carro que se desloca horizontalmente por toda a extensão do autoclave.

Funcionamento — ciclo tipo

• Etapa inicial de vácuo para evacuar o ar dos poros da madeira.
• Tratamento com impregnante ou verniz finamente atomizado; a operação pode decorrer sob vácuo ou com admissão controlada de ar para favorecer a penetração.
• Série de renovações de ar no interior do autoclave para facilitar o escoamento, secagem e passivação das peças tratadas.

Resultados e vantagens

• Com impregnações: penetração típica de 3–6 mm no alburno.
• Com vernizes de fundo/acabamento: excelente penetração e aderência nas superfícies internas dos poros, melhorando a durabilidade do acabamento.
• Funcionamento totalmente automático reduzindo erros humanos.
• Sistema estanque que impede fugas de odores; recuperação do produto e retorno ao reservatório possível.

Aspectos ambientais e manutenção
A bomba de vácuo é do tipo anel líquido com circuito de água fechado. A água de aspiração é reciclada continuamente e deve ser periodicamente drenada e renovada; pode conter resíduos dos produtos de verniz e requer gestão adequada.

Tabela de modelos

• IMP PG 1600 — A: 1000; B: 1100; C: 3000; D: 1600; E: 3700; F: 1800; H: 2000; Peso: 2000 kg; Potência instalada: 8,37 kW
• IMP PG 2300 — A: 1400; B: 1800; C: 3000; D: 2300; E: 3700; F: 2600; H: 2000; Peso: 3700 kg; Potência instalada: 8,37 kW
• IMP PG 2300/4500 — A: 1400; B: 1800; C: 4500; D: 2300; E: 5000; F: 2600; H: 2000; Peso: 4500 kg; Potência instalada: 8,37 kW
• IMP PG 2300/12000 — A: 1200; B: 1200; C: 12000; D: 2300; E: 12500; F: 2600; H: 2000; Peso: 9000 kg; Potência instalada: 12,87 kW

Observações construtivas
Os autoclaves são fabricados sob medida conforme o tamanho das peças a tratar. As peças saem perfeitamente escorridas e tratadas. O sistema permite a recuperação do produto e limita as emissões por confinamento.

Características / especificações técnicas

• Tipo de máquina: impregnação a vácuo (série IMP-PG).
• Depressão máxima: 400 mmHg ou 700 mmHg.
• Capacidade do reservatório de produto: aprox. 70–100 litros.
• Sistema de atomização: atomizadores dispostos em estrela em carro móvel.
• Duração do ciclo padrão: aprox. 20–30 minutos.
• Penetração do impregnante: tipicamente 3–6 mm (alburno).
• Bomba de vácuo: tipo anel líquido com circuito de água fechado (água reciclada).
• Recuperação do produto: possível ao fim do ciclo, retorno ao reservatório.
• Opções de modelos: várias comprimentos/tamanhos (ver tabela de modelos) com potências indicadas.
• Construção: autoclave estanque, fabrico adaptado às dimensões das peças.
