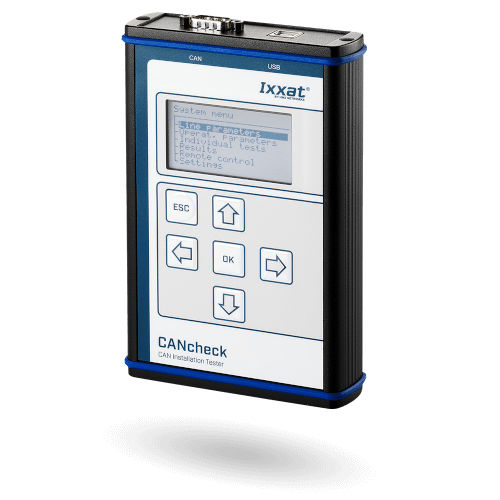

Testador de bateria CANcheck

de mão

O CANcheck permite aos utilizadores analisar as redes CAN durante a colocação em funcionamento, a manutenção e ajuda a procurar falhas. Este dispositivo portátil, alimentado por bateria, liga-se à rede CAN a ser testada e funciona através de um menu claramente estruturado. Características e vantagens Teste de cabos com a rede desligada e teste operacional com a rede ligada Teste de cablagem: teste das resistências entre todos os pinos do conector CAN (atribuição de acordo com a CiA), fornecendo uma avaliação baseada em valores limiares pré-definidos Teste da resistência dos terminais: medição da resistência entre CAN_H e CAN_L Comprimento do cabo: medição do comprimento do cabo através de um atraso de tempo de impulso, impedância do cabo Medição do nível de sinal: nível de sinal absoluto e diferencial listado de acordo com o identificador Detecção da taxa de baud: detecção da taxa de baud do sistema CAN testado Pesquisa de identificadores: determinação de todos os identificadores transmitidos e visualização da frequência de recepção Modo CANopen: Nível de sinal e frequência de recepção listados de acordo com o ID do nó Bus load: medição da carga actual do bus do sistema CAN Quadros de erro: número de quadros de erro por unidade de tempo Guia do utilizador: instruções de teste antes do teste, mensagem de OK ou de erro após o teste, continuação após confirmação Multilingue: instruções de teste em alemão ou inglês
