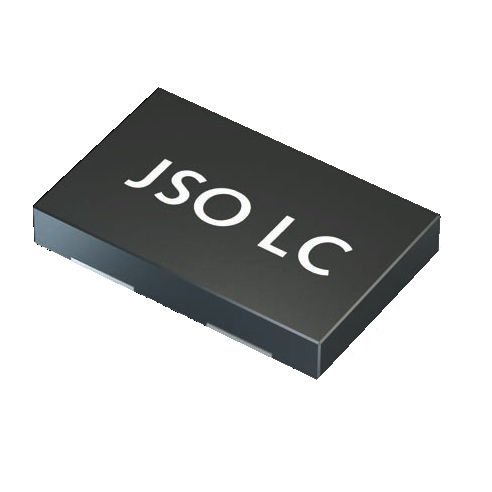

Oscilador de quartzo JSO75

MEMSSMDindustrial

Oscilador MEMS Série JSO LC - 1,8 V - oscilador de baixa potência com saída HCMOS/LVCMOS - compatível com os pacotes padrão da indústria 2016 - 7050 - resistência a choques e vibrações e amplitude térmica ampliada - configuradas de acordo com as especificações do cliente - serviço de entrega muito rápido faixa de freqüência 1,0 ~ 110,0 MHz 115.0 ~ 137,0 MHz estabilidade de frequência em todos os ±20 ppm ~ ±50 ppm consumo atual tensão de alimentação VDC 1,8 V ± 10% temperatura de funcionamento T0 = -20°C ~ +70°C T1 = -40°C ~ +85°C T2 = -40°C ~ +105°C T3 = -40°C ~ +125°C T8 = -55°C ~ +125°C armazenamento -55°C ~ +150°C lógica de saída HCMOS/LVCMOS tempo de subida e descida 4,2 ns máx. a 15 pF / 6,8 ns máx. a 30 pF carga máxima. 30 pF máx. recomendado (≤74.0 MHz) 15 pF máx. recomendado (>74,0 MHz) outras capacitâncias de carga possíveis, ver documento complementar corrente máxima. 2 mA baixo nível máximo. 0.1 x VDC alto nível min. 0,9 x VDC função standby (e/d) stop (S), tristate-only (T) ou none (N), tempo máximo de saída. 5 ms (S) / 150 ns (T) tempo máximo de desactivação da saída. 150 ns tempo máximo de arranque. 5 ms corrente de espera máxima. 2 µA (para parar (S), ver tabela 3) jitter de fase 12 kHz ~ 20 MHz < 3.0 ps RMS simetria a 0,5 x VDC 45% ~ 55% (padrão)
