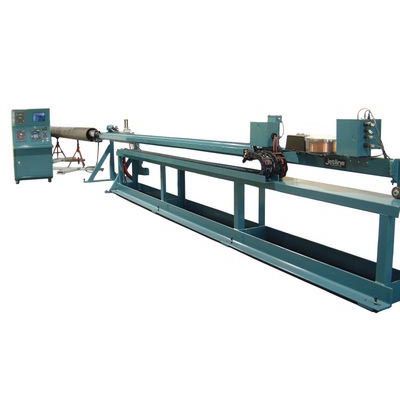

Máquina estacionária de solda a arco elétrico

automáticacompacta

Com esta aplicação, Jetline coube uma cabeça dupla compacta da solda do arco com um alimentador do fio e um sistema da câmera dentro 8” de uma tubulação do diâmetro (203 milímetros). Uma cabeça interna típica da solda da tubulação tem uma tocha de plasma principal e uma tocha de arrasto de GTAW. A tocha da PATA opera-se na modalidade da soldadura do “buraco da fechadura” para conseguir a penetração necessária; a tocha de GTAW carreg a alimentação fria do fio para adicionar uma passagem do tampão e para encher o undercut deixado sobre do processo do buraco da fechadura da PATA. Um sistema da câmera compacta é montado em uma tocha para fornecer imagens vídeo ao operador. As tochas são montadas em uma corrediça X-Y motorizada. A linha central de Y é automàtica controlo por um controle do comprimento de arco e fornece o comprimento de arco consistente ao processo da PATA. A linha central de X é controlada através de um manche do pódio do operador. O operador faz a tocha posicionar e processar os ajustes baseados nas imagens da câmera vistas no pódio.
