Câmera de redes de microfones MK-770A

acústicaindustrialde detecção de fugas

Visão geral
Sistema de imageamento acústico para detecção em tempo real de vazamentos de ar/gás e descargas parciais usando ondas ultrassônicas. Projetado para operar em ambientes industriais ruidosos e para suportar diagnóstico no local, quantificação de vazamentos e avaliação de perdas de energia.

Modelo atualizado (lançado em 2025)

• Cálculos de vazamento aprimorados: maior precisão nas estimativas de volume de vazamento.
• Filtragem de ruído de fundo: algoritmos avançados que analisam dados e reduzem detecções falsas.

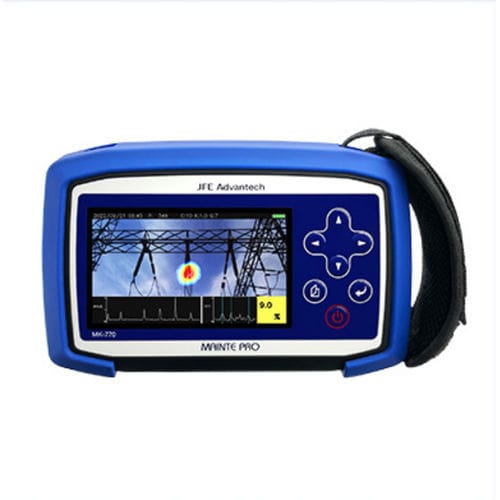

Visualizador de vazamento e descarga MK-770A

• Capacidade combinada: detecção simultânea de vazamentos de ar/gás e descargas parciais com sensor em array ultrassônico.
• Imageamento acústico em tempo real para localização visual das fontes.
• Captura de dados: armazenamento de imagens e vídeos para relatórios e análise.
• Design portátil com estojo de transporte opcional.

Visualizador de vazamento de ar/gás MK-750STA

• Unidade compacta com processamento de cancelamento de ruído para apoiar medidas de economia de energia e diagnóstico de equipamentos.
• Estimativa de vazamento: calcula o volume aproximado de vazamento e quantifica o custo da perda.

Visualizador de vazamento de ar/gás MK-750STA-R

• Configuração mínima e leve com o mesmo desempenho de detecção do MK-750STA.
• Otimizado para portabilidade e inspeções simples.

Verificador de vazamento MK-730Air

• Verificador portátil de vazamento com indicação aproximada do volume de vazamento.
• Diretividade ±8° na medição ultrassônica para localização da fonte.
• Ponteiro laser para marcar a fonte sonora.
• Registra dados de medição; dados transferíveis para PC via USB.
• Saída para fone de ouvido para monitoramento audível.

Multi-Checker MK-730

• Integra funções para detecção de vazamentos em tubulações, anomalias em máquinas rotativas e detecção de descarga em equipamentos elétricos.
• Diretividade ±8° e ponteiro laser para identificação da fonte.
• Gravação de dados e transferência via USB para PC; saída para fone de ouvido para verificação sonora.

Diagnóstico de descarga parcial e isolamento (série MK-720, PD SCAN, UHF PD Detector)

• Instrumentos portáteis para detecção on-line de descargas parciais e avaliação da degradação do isolamento em equipamentos de alta tensão.
• Detecção sem contato de sinais ultrassônicos gerados por descargas com sensibilidade direcional.
• PD SCAN: diagnóstico automático compacto com resultados por ícones, câmera integrada e registro por código QR.
• UHF PD Detector: análise PD de banda larga (100 kHz–70 MHz e 150 MHz–1000 MHz) com suporte a multi-sensores e exibição de padrão PRPD.

Vídeo / Imagem
A linha de produtos inclui imageamento acústico em tempo real e vídeos demonstrativos para validar fluxos de trabalho de detecção e auxiliar relatórios em campo.

Especificações técnicas

• Princípio de detecção: imageamento ultrassônico/acústico (Acoustic Camera) adequado a ambientes ruidosos.
• Estimativa de vazamento: funcionalidade para estimar o volume de vazamento e quantificar o custo da perda.
• Tratamento de ruído: algoritmos de cancelamento de ruído e filtragem de ruído de fundo para reduzir detecções falsas.
• Detecção de descarga parcial: modelos disponíveis para detecção e análise PD (MK-770A, série MK-720, UHF PD Detector).
• Portabilidade: configurações leves e portáteis (MK-750STA-R, unidades portáteis MK-730Air/MK-730).
• Auxílios de medição: ponteiro laser para identificação da fonte sonora (MK-730Air, MK-730).
• Gravação de dados: captura de imagem/vídeo e registro de medições com transferência USB para PC.
• Monitoramento audível: saída para fone de ouvido para confirmação sonora no local.
• Precisão angular: confirmação de ponto ±8° para medições ultrassônicas (MK-730Air, MK-730).
