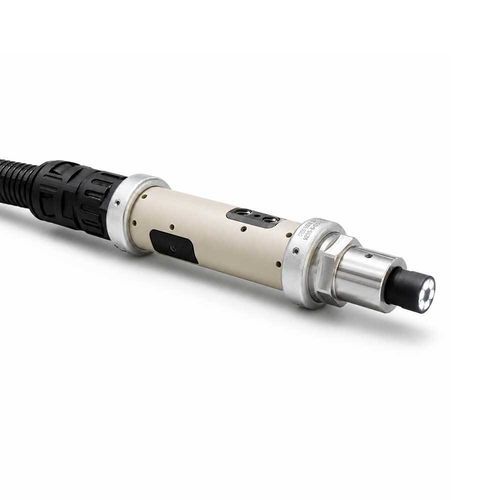

Dispositivo de medição dimensional PROMAC-X

Visão geral
PROMAC-X é um instrumento de precisão para medir desgaste de furo interno, corrosão, ovalização e defeitos de superfície em componentes cilíndricos de processo, como cilindros de extrusora e cilindros de material. Quantifica níveis de desgaste, localiza áreas danificadas, avalia vida útil residual e auxilia na manutenção preditiva para indústrias de plásticos, fibras químicas e borracha.

Inspeção preventiva para cilindros de extrusora
PROMAC-X foi projetado para diagnóstico preventivo de desgaste durante a manutenção de rotina. As medições podem ser realizadas sem desmontagem completa da seção de processo: os parafusos são retirados e o cilindro deve estar limpo e resfriado. Isso reduz o tempo de inspeção e a mão de obra em comparação com métodos tradicionais. Durante a varredura, PROMAC-X regista o perfil interno para identificar profundidade de desgaste, áreas de corrosão, alterações de ovalização e depósitos superficiais anormais. Os dados permitem decidir sobre continuação da operação, planejar manutenção e prolongar a vida útil.

Condições de desgaste do cilindro
Tipos de desgaste normal identificados:

• Abrasion
• Corrosão

Exemplo de desgaste anormal:

• Aderência / atrito (acúmulo de material que causa condições superficiais anormais)

SOLUTION
Sensores eletrônicos
Medição em 4 pontos com posições fixas para captar o perfil do furo e defeitos locais.

Faixa de medição
Diâmetro de inspeção do furo interno: Ø25 - Ø50 mm
Diâmetro de inspeção personalizável: Ø50 - Ø450 mm

Saídas de medição e relatórios
Relatório de inspeção automático incluindo diagramas de desgaste e mapas codificados por cores para avaliação rápida.

Áreas de desgaste codificadas por cor

• Verde = Dentro dos limites de desgaste
• Amarelo = Aviso, próximo aos limites de tolerância
• Vermelho = Área desgastada, substituir cilindro / liner

Notas adicionais
Destinado a cilindros de extrusora de rosca dupla e de rosca única e equipamentos cilíndricos similares. A medição pode ser realizada sem desmontagem completa quando os parafusos são removidos e o cilindro está limpo e resfriado.

Especificações técnicas

• Potência: <0.5 kW
• Fonte de alimentação: 24 VDC
• Dimensões gerais: Ø20 mm × 150 mm
• Peso total: 0.5 kg (cabeça de medição)
• Precisão: ±0.01 mm
• Resolução axial de medição: 3–5 mm
• Eficiência de medição: dentro de 30 min
• Temperatura de trabalho: <50 ℃
• Condição interior exigida: limpo, liso
