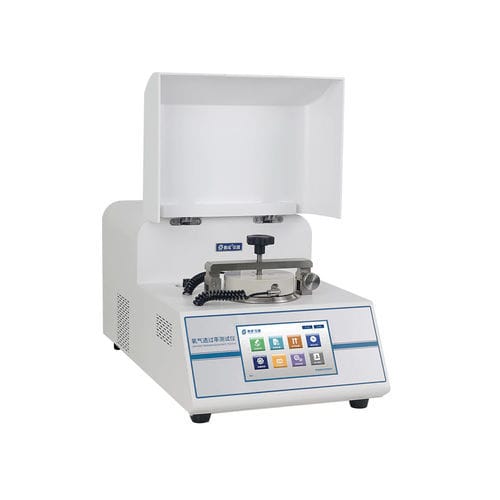

Testador de taxa de transmissão de oxigênio S401

para materiais compósitosOTRpara filme plástico

O Testador de Taxa de Transmissão de Oxigénio S401 é fabricado com base no método do sensor coulométrico e é adequado para testar a permeabilidade ao oxigénio de materiais de barreira média e alta, tais como películas plásticas, películas compostas, folhas, papéis e outros materiais de embalagem utilizados nas indústrias alimentar, farmacêutica, de dispositivos médicos, de produtos de consumo e eletrónica, etc.

Características do produto

• Ecrã tátil a cores de 7 polegadas com interface gráfica de utilizador (GUI).
• Este instrumento foi concebido e fabricado de acordo com o método do sensor coulométrico e cumpre os requisitos da norma ASTM D3985.
• Os sensores coulométricos de alta precisão garantem elevada exatidão e repetibilidade do sistema de medição da OTR.
• O sistema de controlo de temperatura de alta precisão (opcional) permite regular com precisão a temperatura num intervalo de 10 °C a 60 °C, com uma precisão de até ±0,1 °C.
• Uma película de referência para calibração rápida garante dados de ensaio precisos e universais (opcional).
• O instrumento está equipado com o mais recente software de operação da SAICHENG, que apresenta uma interface intuitiva, processamento inteligente de dados, gestão rigorosa de utilizadores, armazenamento seguro de dados, assinatura eletrónica, etc.
• Equipado com microimpressora e interface USB padrão.

Princípio do ensaio
A amostra pré-condicionada é fixada na célula de ensaio; o oxigénio ou o ar fluem por um dos lados da amostra, enquanto um fluxo de azoto de alta pureza flui pelo outro lado. As moléculas de oxigénio permeiam a amostra para o lado do azoto e são transportadas para o sensor coulométrico. O sensor analisa a concentração de oxigénio e calcula a taxa de transmissão de oxigénio e outros fatores.

Normas de ensaio
Este instrumento de ensaio está em conformidade com várias normas nacionais e internacionais: DIN 53380-3, JIS K7126-2-B, GB/T 19789, GB/T 31354, YBB 00082003-2015.

Aplicações
Aplicações básicas: Incluindo películas plásticas, películas compostas de plástico, películas compostas de papel e plástico, geomembranas, películas coextrudidas, películas aluminizadas, folhas de alumínio, películas compostas com folha de alumínio e muitas outras.
Aplicações alargadas: Incluindo garrafas de plástico, saquetas, caixas de cartão revestidas, sacos de vácuo, latas metálicas de três peças, embalagens de plástico para cosméticos, tubos flexíveis para pasta de dentes, copos de geleia e iogurte.

Parâmetros de ensaio
Ensaio de película

• Intervalo de ensaio: 0,05 ~ 200 cm/(m·dia) (Padrão)
• 0,05 ~ 28 800 cm/(m·dia) (Opcional) (Área padrão: 50 cm)
• Resolução: 0,001 cm/(m·dia)
• Intervalo de temperatura: 10 ~ 60 °C
• Precisão da temperatura: ±0,1 °C

Ensaio de embalagens (opcional)

• Intervalo de ensaio: 0,00025 ~ 1 cm/(embalagem·dia) (padrão)
• 0,00025 ~ 144 cm/(embalagem·dia) (opcional)
• Resolução: 0,0001 cm/(embalagem·dia)
• Intervalo de temperatura: temperatura ambiente ~ 60 °C (opcional)
• Precisão da temperatura: ±0,1 °C

Especificações técnicas

• Número de amostras: 1
• Dimensões da amostra: 97 mm x 97 mm (personalização disponível)
• Espessura da amostra: ≤3 mm
• Área de ensaio: 50 cm
• Gás de ensaio: 99,5% de oxigénio (não incluído no fornecimento)
• Gás portador: 99,999% de azoto (não incluído no fornecimento)
• Tamanho da porta: Tubagem metálica de 1/8 de polegada
• Dimensões do instrumento: 370 mm (L) × 700 mm (P) × 300 mm (A)
• Fonte de alimentação: CA 100-240 V, 50/60 Hz (pode ser adaptada aos requisitos locais)
• Peso líquido: 36 kg

Configurações
Configurações padrão: Instrumento, microimpressora, software profissional, cabo de rede, amostrador em forma de diamante, lubrificante para vácuo, tubagem metálica de 1/8 de polegada, válvula redutora de pressão de azoto

Peças opcionais: Computador, película de referência, válvula redutora de pressão de oxigénio, dispositivo de teste de recipientes, dispositivo de controlo de temperatura de recipientes

Nota: 1. A porta de alimentação de gás do instrumento é um tubo metálico de 1/8 de polegada;
2. A porta de alimentação de oxigénio é um tubo de PU de Φ4 mm;
3. Os clientes terão de providenciar o fornecimento de gás.

Nota: A Jinan Saicheng está sempre empenhada na inovação e na melhoria do desempenho e das funcionalidades dos seus produtos. Por conseguinte, as especificações técnicas estão sujeitas a alterações sem aviso prévio. A Jinan Saicheng reserva-se o direito de interpretação e revisão finais.
