Junta rotativa para fibra óptica eletro-ótico DHS025-19-1F

metálicaem aço inoxidávelcompacta

Visão geral do produto

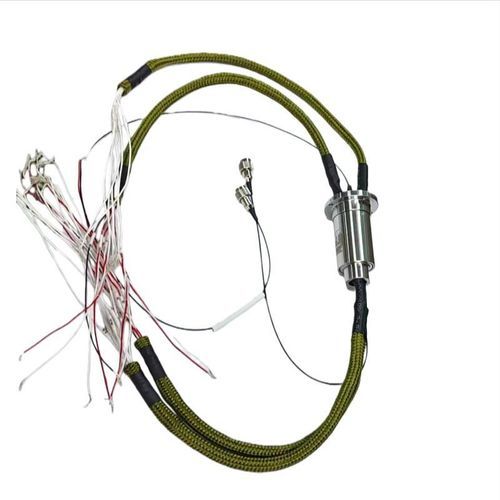

Este conjunto de anel deslizante elétrico e de fibra óptica integrado, modelo DHS025-19-1F, é uma interface rotativa de alto desempenho projetada para transmissão confiável de energia, sinal e dados ópticos em aplicações exigentes de rotação contínua de 360°. Combina 19 canais elétricos e 1 canal de fibra óptica monomodo em uma carcaça compacta e durável de aço inoxidável.

Vantagens principais

• Design integrado: Combina caminhos elétricos de alta corrente com um canal óptico de baixa perda em uma unidade compacta, simplificando o design do sistema.
• Alta confiabilidade: Apresenta contatos de metal precioso, construção robusta de aço inoxidável e uma longa vida útil (≥3M revoluções) para aplicações críticas.
• Desempenho estável: Baixa e consistente perda de inserção para o canal óptico, mínima variação de resistência de contato e excelente isolamento garantem a integridade do sinal.
• Construído para ambientes adversos: Opera de forma confiável em uma ampla faixa de temperatura e é protegido contra poeira e umidade leve (IP51).

Este conjunto de anel deslizante é a solução ideal para sistemas rotativos avançados onde desempenho, durabilidade e fidelidade de dados não podem ser comprometidos.

Principais parâmetros técnicos
Número de circuitos: 19
Corrente nominal:

• Potência: 8 circuitos a 3A + 1 circuito blindado; 28VDC
• Sinal: 9 circuitos a 9A + 1 circuito blindado

Tensão nominal: 0–28VDC
Resistência de isolamento: ≥500 MΩ @ 500VDC
Resistência de contato: ≤100 mΩ (excluindo cabos)
Variação de resistência de contato dinâmica: ≤10 mΩ
Faixa de velocidade de rotação: ≥120 rpm
Vida útil: ≥3,000,000 revoluções
Temperatura de operação: -40°C a +60°C
Classificação de proteção: IP51
Torque de rotação: ≤20 mN·m (à temperatura ambiente)
Material estrutural: Aço inoxidável
Material de contato elétrico: Metal precioso
Peso do produto: ≤220g (excluindo cabos)
Especificação do fio de conexão: Consulte o diagrama de fiação
Processo de vedação para furos roscados e saídas de fios: Envasamento com selante

Parâmetros técnicos do anel deslizante de fibra óptica

• Número de canais: 1
• Comprimento de onda de operação: 1270nm / 1330nm
• Tipo de fibra: Fibra Monomodo
• Tipo de conector: FC/PC
• Perda de inserção: <2dB
• Variação de perda de inserção: <±0.5dB
• Diâmetro da embalagem: Ø 0.9” (blindado)

Características principais

• Junta rotativa eletro-óptica
• Design compacto e integrado para sistemas rotativos avançados
• Adequado para ambientes adversos e aplicações críticas

Especificações técnicas

• Modelo: DHS025-19-1F
• Número de circuitos elétricos: 19
• Número de canais de fibra óptica: 1 (Fibra Monomodo)
• Temperatura de operação: -40°C a +60°C
• Classificação de proteção: IP51
• Material: Carcaça de aço inoxidável, contatos de metal precioso
• Vida útil: ≥3,000,000 revoluções
• Velocidade de rotação: ≥120 rpm
• Peso: ≤220g (excluindo cabos)
