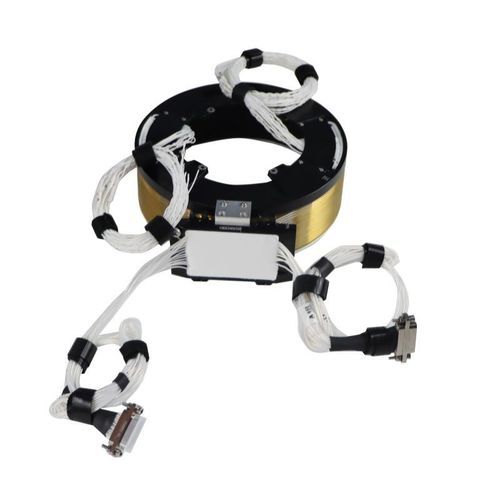

Anel coletor elétrico

em 2 partespara a indústria aeronáuticaem alumínio anodizado

Descrição curta
Anoel deslizante condutor tipo dividido, grau aeroespacial, com 26 canais integrados de potência e sinal, peso total <500 g. Construído em materiais de grau aeronáutico com tratamento de superfície anodizado preto anti‑corrosão. Opera entre -40°C e +125°C; adequado para antenas de satélite, rastreio de painéis solares e outras aplicações rotativas aeroespaciais.

Detalhe do produto
Em sistemas aeroespaciais, os anéis deslizantes devem fornecer transmissão contínua de potência e sinais sob variações extremas de temperatura, ambientes corrosivos e vácuo, preservando a precisão mecânica para movimentos de apontamento e rastreio. Este anel deslizante condutor de 26 canais tipo dividido é projetado para atender a esses requisitos com um design compacto e ultraleve.

A estrutura dividida com ranhuras de redução de peso mantém o diâmetro externo em 134 mm e o comprimento em 42 mm, mantendo a capacidade completa de 26 canais. A massa total é <500 g, cumprindo restrições de massa e volume de plataformas aeroespaciais. O torque de operação é <0,2 N·m para garantir rotação suave sem sobrecarregar os mecanismos de precisão.

Os componentes estruturais são fabricados em materiais de grau aeronáutico e a superfície tem anodização preta anti‑corrosão para resistir a temperaturas extremas, humidade e ambientes corrosivos. O layout elétrico separa potência e sinais; as linhas de sinal usam pares trançados para minimizar EMI e preservar a integridade do sinal. A variação da resistência de contacto é ≤10 mΩ; a resistência de isolamento e a resistência dielétrica cumprem os requisitos aeroespaciais, fornecendo uma solução fiável e duradoura para transmissão de potência e sinal em equipamentos rotativos.

Parâmetros técnicos

• Canais totais: 26 canais
• Diâmetro exterior: 134 mm
• Comprimento: 42 mm
• Peso total: <500 g
• Torque de operação: <0,2 N·m
• Corrente nominal – Grupo A Potência: 3 canais × 5 A (28 V)
• Corrente nominal – Grupo A Sinal: 6 canais × 1 A (5 V, par trançado)
• Corrente nominal – Grupo B Potência: 6 canais × 3 A (6 V)
• Corrente nominal – Grupo B Sinal: 10 canais × 1 A (6 V, par trançado)
• Anel de terra: 1 canal × 2 A
• Tensão de operação (potência): 0–28 VAC/VDC
• Variação de resistência de contacto: ≤10 mΩ
• Resistência de isolamento (anel-para-anel, anel-para-carcaça): ≥100 MΩ @ 250 VDC
• Resistência dielétrica (anel-para-anel, anel-para-carcaça): 250 VAC @ 50 Hz, 60 s, 1 mA
• Temperatura de operação: -40°C ~ +125°C
• Material principal: materiais de grau aeronáutico
• Tratamento de superfície: anodização preta anti‑corrosão

Características / especificações técnicas

• Canais: 26 canais integrados de potência e sinal.
• Dimensões compactas: diâmetro exterior 134 mm, comprimento 42 mm.
• Construção ultraleve: peso total <500 g através de design dividido e ranhuras de redução de peso.
• Baixo torque de operação: <0,2 N·m para rotação suave e carga mínima nos sistemas de movimento de precisão.
• Distribuição de potência: Grupo A Potência — 3 canais × 5 A (28 V); Grupo B Potência — 6 canais × 3 A (6 V); Anel de terra — 1 canal × 2 A.
• Canais de sinal: design em par trançado; Grupo A Sinal — 6 canais × 1 A (5 V); Grupo B Sinal — 10 canais × 1 A (6 V).
• Tensão de operação (potência): 0–28 VAC/VDC.
• Confiabilidade elétrica: variação de resistência de contacto ≤10 mΩ; resistência de isolamento ≥100 MΩ @ 250 VDC; resistência dielétrica 250 VAC @ 50 Hz por 60 s (1 mA).
• Faixa ambiental: temperatura de operação -40°C a +125°C; adequado para ambientes de alta humidade, corrosivos e vácuo.
• Materiais e acabamento: materiais aeronáuticos com tratamento de superfície anodizado preto anti‑corrosão.
