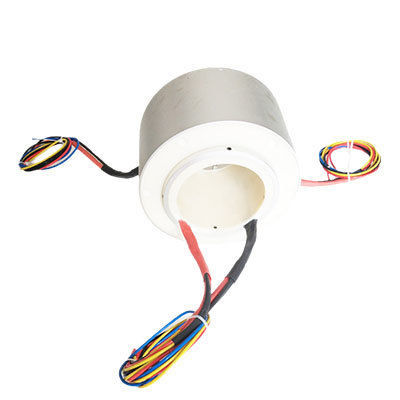

Anel coletor elétrico DHK100

eixo passantepara enrolador de cabospara turbina eólica

Descrição curta

• Ingiant série DHK100 diâmetro exterior 190 mm e diâmetro interno 100 mm
• Tensão nominal 0–240 VAC/VDC
• Velocidade de trabalho 0–600 rpm
• Temperatura de trabalho -40°C ~ +65°C
• Nível de proteção IP54

Detalhe do produto
A série Ingiant DHK100, diâmetro exterior 190 mm e furo 100 mm, é um anel coletor passante condutor de precisão integrado com 1–120 canais. Suporta transmissão mista de sinais e potência e pode ser personalizado no número de circuitos e na corrente/tensão com base nos modelos padrão.

Aplicações típicas

• Diversos radares
• Equipamentos de segurança
• Equipamentos de entretenimento
• Diversos robôs e manipuladores
• Aeróstatos
• Equipamentos de energia eólica
• Máquinas sopradoras de garrafas
• Máquinas de inspeção de luz
• Plataformas giratórias e palcos rotativos
• Equipamentos de diversão
• Equipamentos VR e 3D virtuais
• Antenas satélite montadas em veículos
• Cabos satélite montados em navios
• Carretéis de cabo
• Equipamentos de limpeza de janelas
• Telas giratórias e restaurantes giratórios
• Maquinaria de engenharia elétrica
• Últimos equipamentos de simulação VR

Descrição da nomeação do produto

• (1) Tipo de produto: DH — anel coletor elétrico
• (2) Método de instalação: K — furo passante
• (3) Diâmetro do furo passante do produto: 100 mm
• (4) Circuitos totais: variantes por exemplo 48 circuitos (o produto suporta de 1 a 120 canais)
• (5) A corrente nominal é marcada quando aplicável; diferentes circuitos podem conduzir diferentes correntes nominais
• (6) Número de identificação: um sufixo de identificação (ex.: -002, -003) pode ser adicionado para distinguir diferentes especificações do mesmo modelo

Parâmetros técnicos (resumo)
Tabela de classes de produto:
Geral — Velocidade de trabalho: 0 ~ 200 rpm; Vida útil: 20 milhões de revoluções
Industrial — Velocidade de trabalho: 300 ~ 1000 rpm; Vida útil: 60 milhões de revoluções

Técnico elétrico / Técnico mecânico:
Número de anéis: Personalizável
Temperatura de trabalho: -40°C ~ +65°C
Corrente nominal: 2A, 5A, 10A, 15A, 20A (opções padrão; correntes maiores por condutores em paralelo)
Humidade de trabalho: ≤70%
Tensão nominal: 0 ~ 240 VAC/VDC
Nível de proteção: IP54
Resistência de isolamento: ≥1000 MΩ @ 500 VDC
Resistência dielétrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
Variação de resistência dinâmica: ≤10 mΩ
Material da carcaça: Liga de alumínio
Material de contato elétrico: Metais preciosos
Especificação do cabo: Teflon colorido
Velocidade de trabalho: 0-600 rpm (típico para esta série de modelos)
Comprimento do cabo: 500 mm +20 mm (padrão)

Especificação do cabo (resumo)
Corrente nominal ≤2A — AWG26, condutor ≈0,15 mm², cores: vermelho, amarelo, preto, azul, verde, branco, castanho, cinza, laranja, roxo, vermelho claro, transparente; diâmetro ≈Ø1mm
Corrente nominal 3A — AWG24, condutor ≈0,2 mm², cores variadas; diâmetro ≈Ø1,3mm
Corrente nominal 5A — AWG22, condutor ≈0,35 mm², cores variadas; diâmetro ≈Ø1,3mm
Corrente nominal 6A — AWG20, condutor ≈0,5 mm², cores: vermelho, amarelo; diâmetro ≈Ø1,4mm
Corrente nominal 8A — AWG18, condutor ≈0,75 mm², várias opções de cores; diâmetro ≈Ø1,6mm
Corrente nominal 10A — AWG16, condutor ≈1,5 mm², cores típicas: vermelho, amarelo, preto, castanho, verde, branco; diâmetro ≈Ø2,0mm
Corrente nominal 15A — AWG14, condutor ≈2,0 mm²; diâmetro ≈Ø2,3mm
Corrente nominal 20A — AWG14, condutor ≈2,5 mm²; diâmetro ≈Ø2,3mm
Corrente nominal 25A — AWG12, condutor ≈3,0 mm²; diâmetro ≈Ø3,2mm
Corrente nominal 30A — AWG10, condutor ≈6,0 mm²; diâmetro ≈Ø4,2mm
Para >30A — usar múltiplos AWG12 ou múltiplos AWG10 em paralelo

Características / especificações técnicas

• Diâmetro exterior: 190 mm
• Diâmetro do furo interno: 100 mm
• Canais: 1–120 (personalizável)
• Tensão nominal: 0–240 VAC/VDC
• Correntes nominais (padrão): 2A, 5A, 10A, 15A, 20A (maiores por condutores em paralelo)
• Velocidade de trabalho (típica): 0–600 rpm
• Faixa de temperatura de operação: -40°C a +65°C
• Nível de proteção: IP54
• Material da carcaça: Liga de alumínio
• Material de contato elétrico: Metais preciosos
• Variação da resistência dinâmica: ≤10 mΩ
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Resistência dielétrica: 1500 VAC @ 50 Hz, 60 s
• Comprimento padrão dos cabos: 500 mm +20 mm
