Unidade de medição e controle

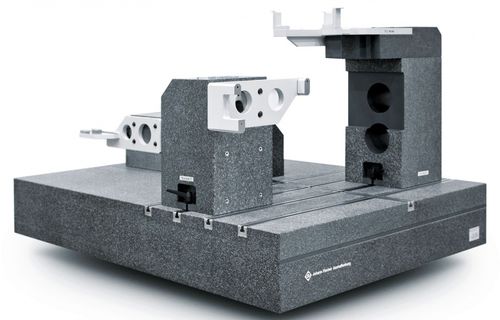

Estação de medição compacta e com economia de espaço para a fixação e calibração de medidores não idênticos com precisão de mícrons Construção / Funcionalidade A placa base é feita de pedra dura natural e tem uma superfície superior finamente aterrada e lapidada. Cinco ranhuras de orientação em T e de fixação são trazidas para a superfície superior enquanto as quatro ranhuras no sentido transversal atravessam a única ranhura no sentido longitudinal. As ranhuras de orientação e fixação em T são utilizadas para orientar uma norma de referência e quatro normas de fixação, que são assim niveladas e perpendiculares umas às outras. As cinco normas também são feitas de pedra dura natural e estão equipadas com um sistema de transporte e transporte por ar comprimido, que é trazido para os seus espaços de suporte. Isto permite uma relocalização e posicionamento manual fácil e de baixo desgaste. As buchas e os porta-jigs são montados e ajustados nas superfícies de precisão da norma de referência e das normas de fixação de uma forma definida. Estas são feitas de aço, recozidas com baixa tensão e revestidas para serem protegidas contra a corrosão. Uma estrutura de aço soldado garante um rolamento estaticamente correto e sem tensão da estação de medição. Alinhamento da superfície superior por meio de um nível de bolha de ar. Dados técnicos >Dimensões da placa base: 2.000 x 1.5000 x 300 mm >Peso da placa base: ca. 2.600 kg >Flatness - Superfície superior da placa base: Nivelamento, paralelismo e perpendicularidade das ranhuras de guia e fixação em T (tamanho nominal 14 mm H8 - DIN 650) entre si: 0,005 mm / 1.000 mm >Altura de trabalho: ca. 900 mm
