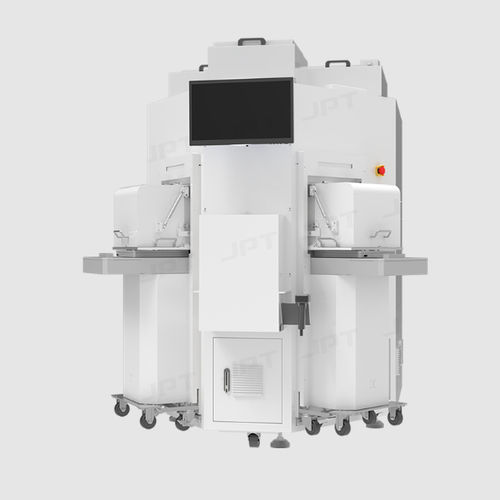

Sistema de marcação a laser

automáticopara wafersde vidro

Visão geral do produto
O Equipamento de Marcação a Laser Totalmente Automático de Alta Precisão da JPT é projetado para marcações automatizadas e de alta precisão em vidro, resina e wafers. O sistema integra fonte laser picosegundos ultravioleta JPT, varredura por galvanômetro e ótica de foco para produzir marcas finas e repetíveis com impacto térmico mínimo.

Vantagens principais

• Compatibilidade ampla de wafers: suporta 4", 6", 8" e 12" (personalizável) para diferentes etapas do processo.
• Processamento automático em ambas as faces: reconhecimento e marcação automáticos das superfícies frontal e traseira para otimizar fluxos de trabalho.
• Manuseio automatizado de materiais: módulos LoadPort/SMIF, detectores de borda e manipuladores robóticos permitem operação contínua com mínima intervenção manual.
• Marcação ultrarrápida em picosegundos ultravioletas: marcas nítidas com zona afetada pelo calor mínima, preservando integridade e rendimento dos wafers.
• Design modular e escalável: módulos de máquina suportam expansão funcional e integração em linhas de produção.

Especificações técnicas

• Fonte laser: picosegundos ultravioletas
• Potência laser: 5W / 10W
• Refrigeração: refrigeração por água em temperatura constante
• Qualidade do feixe: M2 < 1.3
• Focalização: varredura por galvanômetro
• Tamanho do ponto focal: < 10 μm
• Velocidade máxima de processamento: 1000 mm/s
• Precisão de processamento: ±20 μm
• Precisão de posicionamento: ±5 μm
• Tamanhos de peça suportados: 4", 6", 8", 12" (personalizável)
• Rendimento (UPH): 35–50 pcs/hora
• Dimensões do equipamento (C×L×A): 1710 × 2200 × 2200 mm
• Software de controle: JPT

Aplicações & setores

• Fabricação de semicondutores e wafers (indústria 3C)
• Marcação de componentes em vidro e resina
• Linhas de produção automatizadas que exigem rastreabilidade

Automação & integração

• Interfaces LoadPort/SMIF e integração com automação fabril
• Detecção de bordas e alinhamento automático para posicionamento confiável
• Layout modular para implantação em linha ou unidade independente
