Torquímetro curvo TQS series

sem fio3/4"de alta precisão

Visão geral

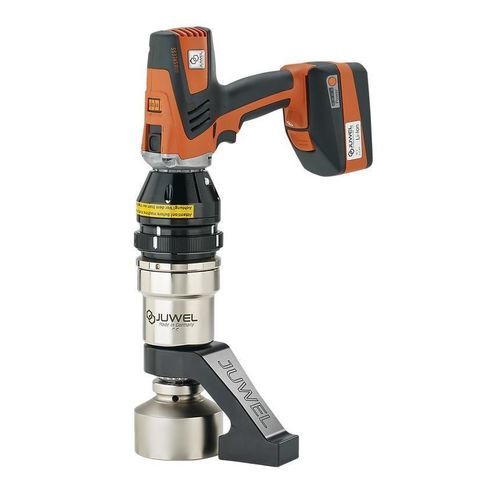

Torqueadeira a bateria JUWEL série TQS em design reto, disponível numa ampla gama de torques (de 100 até 15.000 Nm, dependendo do modelo). Unidade motriz e caixa de engrenagens planetária desenvolvidas e produzidas na Alemanha. Principais componentes: ajuste mecânico por passos, motor brushless PowerDrive, bateria de íons de lítio e carregamento rápido.

Principais características

• Faixas de torque: modelos TQS cobrindo aproximadamente 100–15.000 Nm (dependendo do modelo).
• 4 velocidades com 15 níveis de torque cada (até 60 níveis combinados).
• Ajuste mecânico por passos: resistente a sujidade e luz solar; operável com luvas.
• Motor PowerDrive brushless para operação eficiente e com baixa manutenção.
• Bateria de íons de lítio com SafetyCell Technology; duas baterias fornecidas como padrão. Carregador rápido: carga completa em menos de 30 minutos. Capacidade típica: 6 Ah.
• Controlo eletrónico de torque: a ferramenta desliga automaticamente após o aperto bem-sucedido.
• Indicadores visuais e acústicos do estado de carga da bateria.
• Motor e eletrónica protegidos contra pó.
• Caixa de engrenagens desenvolvida e produzida internamente (Made in Germany); fresada e montada internamente.
• Ligas especiais e rolamentos selecionados para alta qualidade do conjunto e longa vida útil.
• Altas velocidades para aperto rápido e preciso.
• Grande gama de acessórios (barras de reação, apoios, adaptadores, suportes) produzidos internamente via CNC para rápida disponibilidade.
• Compatível com o sistema JUWEL ReactionFree para em muitos casos dispensar apoios externos.

Designs e destaques de produto

• Modelos TQS vão desde unidades otimizadas para baixo torque (ex.: TQS-065, TQS-095) até modelos robustos de alto torque (TQS-130, TQS-220, TQS-300) e modelos de maior capacidade (TQS-1000, TQS-1500).
• TQS-065: design leve para pequenos torques (máx. 650 Nm).
• TQS-095: até 950 Nm.
• TQS-130 / TQS-220 / TQS-300: construções robustas para aplicações exigentes (TQS-300 até 3.000 Nm).
• TQS-400–TQS-700: configuração padrão frequentemente com alça adicional e caixa modular com rolamentos para manuseio seguro em torques mais elevados.
• TQS-700 exemplo: modelo potente (máx. 7.000 Nm).
• Novos modelos de alta capacidade: TQS-1000 (aprox. 500–10.000 Nm) e TQS-1500 (aprox. 1.050–15.000 Nm).

Notas

• Todas as torqueadeiras JUWEL são montadas e calibradas após encomenda; calibração e testes seguem normas internacionais e procedimentos de qualidade da empresa.
• Acessórios como suportes deslizantes podem ser fabricados conforme especificações do cliente.

Tabela técnica resumida (visão geral por modelo)
Typ/Type | TQS-065 | TQS-095 | TQS-130 | TQS-220 | TQS-300 | TQS-400 | TQS-500 | TQS-600 | TQS-700
Artículo/Item number | 62 000 065 | 62 000 095 | 62 000 130 | 62 000 220 | 62 000 300 | 62 000 400 | 62 000 500 | 62 000 600 | 62 000 700
Drehmoment/Torque (Nm) | 100 - 650 | 100 - 950 | 100 - 1.300 | 100 - 2.200 | 100 - 3.000 | 150 - 4.000 | 250 - 5.000 | 350 - 6.000 | 450 - 7.000
Speed 1st gear (U/min) — 8 | 7,5 | 4,25 | 2,1 | 2 | 1,25 | 1 | 1 | 0,75
Speed 2nd gear (U/min) — 16 | 15,5 | 8,5 | 4,2 | 4 | 2,5 | 1,5 | 2 | 1,5
Speed 3rd gear (U/min) — 36 | 35 | 20 | 9,7 | 8,5 | 5,5 | 3 | 4 | 3,5
Speed 4th gear (U/min) — 70 | 36 | 39 | 18,5 | 18,5 | 11 | 6 | 8 | 7
Gewicht Abstützung/Weight reaction arm (kg) — 0,5 | 0,7 | 1,7 | 1,7 | 1,7 | 3,5 | 3,5 | 5,5 | 5,5
Gewicht/Weight (kg) — 4,75 | 6,8 | 7,2 | 8,2 | 8,3 | 10,5 | 12,5 | 16 | 16
Höhe/Height (mm) — 264 | 283-288 | 275 | 307 | 307 | 320 | 365 | 355 | 355
Länge/Length (mm) — 380 | 390/395 | 380 | 420 | 420 | 435 | 475 | 455 | 455
Weite/Width B (mm) — 55 | 55/75 | 75 | 75 | 75 | 95 | 95 | 115 | 115

Características / especificações técnicas

• Série: TQS (Torqueadeira a bateria, design reto).
• Faixas de torque por modelo: conforme tabela (ex.: TQS-065: 100–650 Nm; TQS-1500: até ~15.000 Nm).
• Transmissão: caixa de engrenagens planetárias metálica 4 velocidades com 15 níveis por marcha (ajuste mecânico por passos).
• Motor: PowerDrive brushless.
• Bateria: íons de lítio com SafetyCell; capacidade típica 6 Ah; carregador rápido (< 30 min).
• Proteção: motor e eletrónica protegidos contra pó; componentes de alta resistência para longevidade.
• Acessórios: ampla gama e possibilidade de soluções customizadas produzidas internamente (CNC).
