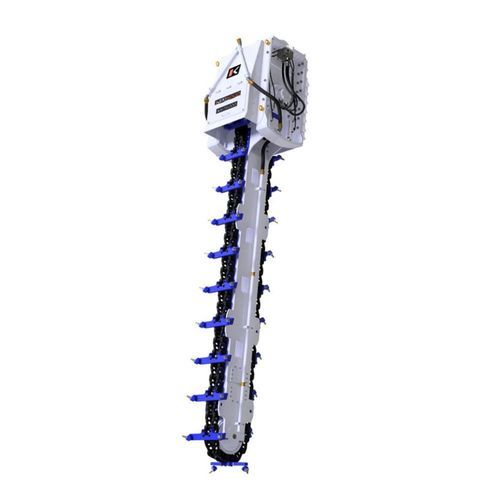

Sistema soil mixing wall SMW KSI series

Visão geral
Os acessórios de mistura de solo KEMSOLID KSI, acionados por KEMROC, são equipamentos de mistura em trincheira (TSM) para melhoria do solo in situ. Injetam e misturam um ligante cimentício na coluna de solo existente para criar estruturas contínuas e homogêneas de solo‑cimento com controle de profundidade e redução no transporte de materiais e nas emissões de CO₂.

Principais vantagens

• Alcance do misturador extensível até 12–16 m dependendo do modelo
• Acoplável a escavadoras standard e plataformas de perfuração
• Padrão de ferramentas otimizado com pontas de carboneto de tungsténio para mistura eficiente
• Motores de alta binária para misturar solos pesados
• Construção simples e robusta com tensionamento hidráulico da corrente de mistura
• Baixas vibrações e ruído, adequado para locais urbanos ou sensíveis
• Sem escavação ou remoção de solo — o ligante é injetado no ponto mais baixo e misturado para cima formando um perfil contínuo e impermeável
• Execução ecoeficiente: poupança potencial de CO₂ (~40%) em comparação com métodos convencionais
• Alto potencial de produção diária (>100 m lineares/dia em condições favoráveis)

Como funciona a mistura em trincheira
O misturador penetra até a profundidade alvo (modelos suportam até 16 m). O ligante é injetado no ponto mais baixo enquanto uma corrente de mistura rotativa o incorpora para cima na coluna de solo, produzindo um perfil solo‑cimento homogéneo e resistente à água sem escavação nem reaterro.

Principais aplicações

• Trabalhos de fundação e elementos especiais de fundação (bases rodoviárias, ferroviárias, aeroportuárias, reforço para cargas estruturais pesadas)
• Estabilização de trincheiras para serviços e instalação de cabos
• Impermeabilização do lençol freático, muros de barreira para solos contaminados e contenção de aterros
• Alternativas a paredes diafragma, contenções e muros de suporte em ambientes urbanos confinados

Recursos adicionais e destaques operacionais

• Profundidades de mistura precisas e ponto de injeção exato asseguram tratamento em toda a profundidade e estrutura homogénea
• Configuração flexível: disponíveis várias larguras e profundidades para diferentes solos e exigências de projeto
• Velocidade recomendada da corrente cerca de 2,0–2,5 m/s para o processo de mistura
• Projetado para distribuição rápida e consistente do ligante e propriedades solo‑cimento reproduzíveis

Características / especificações técnicas

• Nome da série: KSI series
• Profundidade máx. de mistura: até 16 m (dependendo do modelo: KSI 7000 ≈7 m; KSI 12000 ≈12 m; KSI 16000 até 16 m)
• Largura de mistura (típica): KSI 7000 350–500 mm; KSI 12000 500–650 mm; KSI 16000 450–950 mm
• Resistência compressiva máxima do solo: 10 MPa
• Vazão de óleo máx.: KSI 7000 ≈410 l/min; KSI 12000 ≈740 l/min; KSI 16000 ≈980 l/min
• Vazão de óleo recomendada (operacional @150 bar): KSI 7000 ≈280–350 l/min; KSI 12000 ≈490–620 l/min; KSI 16000 ≈660–820 l/min
• Pressão máxima de operação: 400 bar
• Potência nominal: KSI 7000 ≈130 kW; KSI 12000 ≈220 kW; KSI 16000 ≈300 kW
• Torque (a 380 bar): KSI 7000 ≈24.200 Nm; KSI 12000 ≈54.400 Nm; KSI 16000 ≈72.600 Nm
• Peso recomendado do equipamento portador: KSI 7000 ≈35–55 t; KSI 12000 ≈80–120 t; KSI 16000 ≈120–200 t
• Velocidade recomendada da corrente: ≈2,0–2,5 m/s
• Exemplos de ferramentas padrão: DT 22/46/38/22 (KSI 7000) e DT 22/90/70/30 (KSI 12000 & 16000)
• Peso por extensão / peso à profundidade & largura máximas: extensão KSI 7000 ≈400 kg (1 m); peso à profundidade máx. ≈4.900 kg; extensão KSI 12000 ≈800 kg (1 m); peso ≈13.500 kg; extensão KSI 16000 ≈1.900 kg (2 m); peso ≈21.000 kg
• Produção típica: >100 m lineares por dia (dependente do local)
